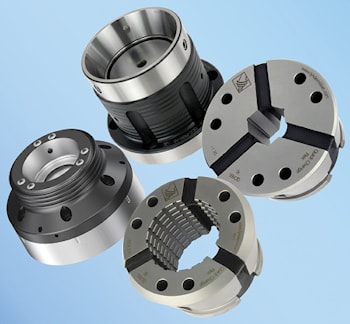

Быстросменные гибкие цанги и патроны, созданные для повышения производительности

Решения для крепления заготовок, разрабатываемые для токарных центров, должны быть быстрыми в настройке, чтобы свести к минимуму время простоя станка, обеспечивать высокие точность и усилие захвата, чтобы гарантировать точность обработки, а также обеспечивать широкий диапазон зажима для размещения заготовок разных размеров, сообщает компания Lyndex-Nikken. Разработанные компанией Lyndex-Nikken решения для крепления заготовок изделий, разработаны для обеспечения максимальной гибкости, производительности и эффективности. По данным компании, быстросменные гибкие цанги Lyndex-Nikken обеспечивают: быстрое время установки, поскольку цанги можно перенастроить на любой размер в течение секунд, а не минут. Налицо высокая точность; широкий диапазон зажимания, легкая конструкция крепления, высокие обороты, компактный дизайн и прочные, износостойкие цанги. А также увеличенная сила захвата, поскольку цанга сжимается параллельно заготовке, а не под углом. Цанги подходят для широкого спектра областей применения, в том числе для производства больших объемов с малым количеством материалов различных размеров и форм для подачи прутков и загрузки роботов, а также для мелкосерийного производства с большим количеством материалов различных размеров и форм.

Предусмотрен широкий ассортимент гладких, зубчатых и шестигранных цанг. Все цанги подвергаются прецизионному сопряжению перед процессом вулканизации резины для оптимизации округлости и точности цилиндрической формы.

Кроме того, они изготовлены из закаленной стали, что обеспечивает оптимальное сопротивление износу и истиранию. Гладкие цанги используются в основном на контршпинделе токарного станка, поскольку инструмент должен располагаться как можно ближе к заготовке. По этой причине гладкая цанга короче других цанг.

Рельеф шлифованного кулачка обеспечивает прецизионную повторяемость и точность. На главном шпинделе токарного станка используются зубчатые цанги, поэтому сила зажима необходима для надежного удержания и захвата заготовки или инструмента.

Зубчатые цанги имеют закаленные зубцы и увеличенную поверхность более длинной цанги. Это обеспечивает высокую силу захвата при агрессивной черновой обработке материала и идеально подходит для подачи прутка.

Lyndex-Nikken предлагает зубчатые цанги большей длины, чем гладкие, что обеспечивает гораздо большую силу захвата. Шестигранные цанги имеют прецизионную протяжку для оптимизации центрирования шестигранной заготовки. Шестигранные цанги подходят для подачи прутка из любого шестигранного материала.

Lyndex-Nikken предлагает комплексное решение для крепления деталей QCFC и быстросменных патронов QCC. Существует два типа QCC. Это патроны с обратным ходом и модульные патроны мертвой длины. Оба QCC изготовлены из износостойкой закаленной хромистой стали, а небольшой диаметр головки позволяет увеличить зазор инструмента.

Установка быстра и проста, поскольку перенастройка с трехкулачкового патрона на цанговый патрон занимает менее 10 минут, а замена цанг занимает всего 10 секунд. Патроны QCC, обратные патроны и модульные патроны мертвой длины также рассчитаны на высокую точность и имеют максимальный диапазон захвата 0,155 сантиметра, что позволяет обрабатывать материалы слишком большого или меньшего размера.

Высокая частота вращения делает их идеальными для обеспечения гибкости производства. Хотя оба QCC имеют много общего, различия между ними заключаются в конструкциях корпусов. Патроны с тяговым механизмом оптимизированы для обеспечения максимальной жесткости благодаря цельной конструкции корпуса.

Это позволяет выполнять черновую и чистовую обработку так же, как и при использовании трехкулачкового патрона. Патроны с обратным ходом имеют съемный ограничитель обратного хода, входящий в стандартную комплектацию, для работы со сквозными материалами.

Благодаря диапазону разжима цанги 1/16 обратный патрон подходит для подачи прутка. Модульные патроны мертвой длины имеют модульную двухчастную конструкцию, что обеспечивает модульную гибкость цангового патрона с переменным конусом одной и той же серии и снижает вес при сборке.

Конструкция «конус к конусу» обеспечивает простую установку с максимальной точностью. Стационарный съемный ограничитель обратного хода входит в стандартную комплектацию. Ключом к использованию как обратных патронов, так и модульных патронов мертвой длины является знание того, как получить размеры натяжного винта, а также произвести сборку.

В частности, необходимо знать, как нарезать резьбу на натяжном винте, провести измерения конструкции натяжного винта и прикрепить модифицированный натяжной винт к основанию корпуса патрона. Это один и тот же процесс для любого QCC.
