Система центровки токарного оборудования


Система центровки токарного оборудования

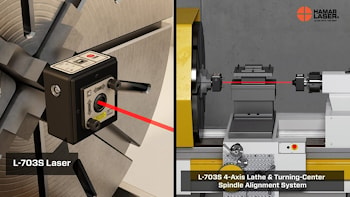

Компания HAMAR LASER INSTRUMENTS выпустила четырехосевой токарный станок L-703S и систему центровки шпинделя токарного станка с вариантом S компактного и универсального лазера нового поколения L-703. Новый лазер L-703S устанавливается непосредственно в патроны шпинделя и цанговые патроны для выравнивания осей шпинделя передней бабки с направляющими, вспомогательными шпинделями и задними бабками на токарных станках, шлифовальных станках с внешним и внутренним диаметром, токарных центрах и аналогичных станках. Еще лазер L-703S может использоваться для проверки прямолинейности направляющих во время профилактического обслуживания и сборки, а также для проверки поверочных плит. Конструкция лазера нового поколения L-703 компании Hamar Laser отличается значительно более высокой точностью и несколькими заметными улучшениями по сравнению с более ранними моделями, говорит президент компании Род Хамар. Дизайн нашей команды позволил нам уменьшить размер, стоимость и сложность, повысить точность и избавиться от раздражающих проводов, внедрив Bluetooth-связь.

Благодаря уменьшению осевого пространства на 40 процентов по сравнению с нашей предыдущей моделью L-700 лазер L-703S намного лучше подходит для небольших токарных станков и токарных центров. В довершение всего, цена новой системы значительно ниже, чем у нашего старого шпиндельного комплекта L-700.

Небольшой и легкий лазер L-703S подходит для всех видов токарной обработки, от небольших токарных центров с числовым программным управлением и станков швейцарского типа до токарных станков с большой станиной.

Кроме того, с помощью лазера, о котором идет речь, прибора, обладающего пятнадцатиметровым диапазоном, можно быстро и легко проверять центровку даже очень больших токарных станков.

Система L-703S оснащена пятиосевым беспроводным шпинделем нового поколения T-1296 от Hamar и мишенью сканирования, которая может легко проверить все четыре оси выравнивания шпинделя передней бабки относительно задней бабки.

T-1296 имеет центральное разрешение 0,00025 миллиметра и угловое разрешение до 0,002 миллиметра на метр. Такой высокий уровень точности может значительно повысить производительность станка, снизить процент брака и повысить производительность.

Данные цели T-1296 обновляются в режиме реального времени, поэтому ошибки выравнивания можно легко и быстро исправлять без изменения настроек.

Новая система выравнивает станки на 70 процентов быстрее, чем такие традиционные методы, как индикаторы использования и направляющие планки. Настройка проста и требует минимального обучения.

Обычно системный пакет L-703S включает в себя мишень Hamar Laser T-1296 с угловой линзой диаметром 75 миллиметров и новое юстировочное программное обеспечение S-1408 Lathe10 для токарных станков и токарных центров.

Софт Lathe10 на базе Windows использует систему Easy-Guide, которая помогает выполнять юстировку шпинделя за шесть шагов и имеет экран юстировки шпинделя по четырем осям для повторной юстировки шпинделей в режиме реального времени.

Комплекты L-703S могут быть настроены в соответствии с требованиями пользователей с помощью различных аксессуаров и приспособлений.
