Пятиосевой обрабатывающий центр для обработки небольших заготовок

Пятиосевой обрабатывающий центр для обработки небольших заготовок

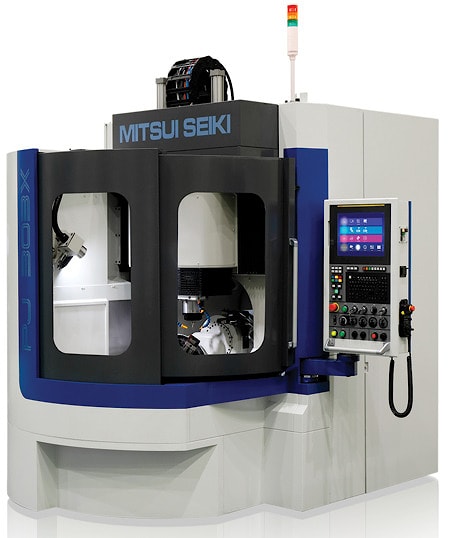

Пятиосевой обрабатывающий центр Mitsui Seiki PJ 303X разработан для обеспечения максимальной точности и универсальности при обработке заготовок высотой до 230 миллиметров и диаметром до 280 миллиметров и весом до 20 килограммов. Типичные области применения охватывают широкий спектр таких важных деталей, как пресс-формы для линз, медицинские изделия, электроды для электроэрозионной обработки и компоненты топливных элементов. В то время как многие в отрасли могут думать о станках Mitsui Seiki для тяжелой обработки крупных компонентов, PJ303X предназначен для точной обработки небольших деталей. Его ходы по осям X, Y и Z составляют 300, 325 и 200 миллиметров соответственно. Вращение вокруг оси A возможно в диапазоне от плюс 40 до минус100 градусов, а вокруг оси C на полные 360 градусов. Высокоскоростные линейные двигатели перемещают оси X, Y и Z, а оси вращения используют двигатели с прямым приводом.

Скорость перемещения по осям X, Y и Z составляет 20 метров в минуту. Конический шпиндель HSK-E25 со скоростью вращения 50 тысяч оборотов в минуту обеспечивает возможность высокоскоростной обработки.

Устройство автоматической смены инструмента, предназначенное для хранения до 24 инструментов диаметром до 40 миллиметров и длиной 100 миллиметров обеспечивает универсальность инструментов.

Для максимальной точности поверхности крепления направляющих, а также другие критические области станка PJ 303X очищаются вручную. Технология термокомпансации шпинделя и остальных частей станка является стандартной.

Еще большему повышению точности способствуют такие удобные для оператора функции, как пятнадцатидюймовый дисплей с сенсорной панелью, которую можно перемещать в наиболее удобное положение относительно рабочей зоны.

Система управления представлена новым решением FANUC F31i-B5 с панелью управления i-H Pro. Двухступенчатая поворотная дверца станка обеспечивает широкий доступ для обзора и настройки.

Компактные ширина, длина и высота PJ 303X составляют 1755, 2375 и 2890 миллиметров соответственно. Весит станок приблизительно 5500 килограммов.

По информации главного операционного директора Mitsui Seiki USA Билла Маланче, компактный обрабатывающий центр PJ 303X обеспечивает высокую точность, скорость и универсальность обработки деталей большого диапазона размеров в самых разных областях применения.
