Горизонтально-расточное фрезерное решение для тяжелых условий эксплуатации

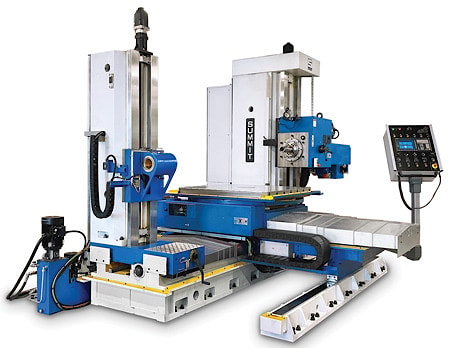

Горизонтально-расточное фрезерное решение для тяжелых условий эксплуатации  Существует множество подходов к выполнению современных фрезерных работ, требующих более тяжелых резов. Агрегат Summit HTM4H-S, это решение, разработанное в соответствии с конкретными потребностями одного клиента и имеющее относительно ограниченную площадь опирания. Стандартные функции моделей HTM4H-S позволяют выполнять сложные работы, требующие больших размеров отверстий и возможности работы на нескольких осях. Полностью программируемый встроенный стол размером 138 на 138 сантиметров обеспечивает достаточно места для размещения больших заготовок весом до 6 тонн. Обеспечение перемещения задней бабки означает наличие станины, которая позволяет данному узлу перемещаться на большие расстояния. Электрика установлена на колонне, в централизованном, полностью доступном шкафу. Каждая электроцепь снабжена устройствами защиты от перегрузки с плавкими предохранителями или термоконтроллерами для обеспечения полной защиты. Этот станок оснащен конусным шпинделем диаметром чуть более 10 сантиметров, при этом мощность главного привода может составлять 20 или 30 лошадиных сил.

Предусмотренное на HTM4H-S управление обеспечивает оператору необходимую гибкость действий. Построенный в соответствии с концепцией числового программного управления, станок, о котором идет речь, позволяет осуществлять как полностью ручное управление им, так и диалоговое управление Siemens.

Кроме того, этот станок оснащен абсолютными шкалами Heidenhain, серводвигателями и приводами Siemens, а также электрооборудованием UL/CSA. Все элементы управления расположены на удобной для оператора подвеске со стандартным шестиосевым электронным маховиком для точного позиционирования.

Задняя бабка представляет собой большую отливку с закаленными и шлифованными направляющими и прецизионным шариковым винтом. И несет внешнюю опорную втулку для расточки.

Электронный маховик обеспечивает точное позиционирование и сокращает время настройки. Заднюю бабку можно снять, чтобы облегчить обработку больших заготовок.

Двухнасосная система подачи смазочно-охлаждающей жидкости представляет собой подземный резервуар с двумя погружными насосами. Вертикальное инструментальное оснащение представляет собой стандартный фрезерный шпиндель, который подходит для широкого спектра доступных инструментов.

Прямоугольное крепление с вращением на 360 градусов обеспечивает полную гибкость. Дополнительную насадку для торцевой головки диаметром 50 сантиметров можно установить непосредственно на торцевую поверхность шпинделя.

Шпиндель способен работать с частотой вращения до 190 оборотов в минуту и может обрабатывать заготовки диаметром до 90 сантиметров. Станок HTM4H-S входит в линейку горизонтально-расточных станков Summit серии HTM для тяжелых условий эксплуатации.

Серия Summit HTM отличается модульной конструкцией с инкрементальным ходом. Это позволяет клиентам располагать нужными им возможностями, не переплачивая за ненужные опции.

Каждая модель HTM изготовлена из чугуна с закрытыми зернами и сильно ребристыми поверхностями, прошедшего термообработку и снятие напряжения.

Сочетание механической и электрической инженерии гарантирует, что расточные станки Summit HTM являются наиболее эффективным и экономичным решением для фрезерования.
