Портальный пятиосный фрезерно-токарный центр

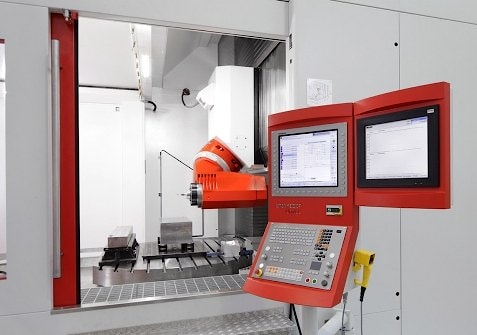

Портальный пятиосный фрезерно-токарный центр  UMILL 1800 от MECO, это часть EMCO GROUP, есть пятиосный фрезерный обрабатывающий центр портальной конструкции с подвижным столом и ригелем, делающим возможной загрузку с верхней или передней части станка. Он предназначен для производителей пресс-форм, поставщиков деталей для аэрокосмической и автомобильной отраслей, а также для точного машиностроения. И обеспечивает своим пользователям точность, высокую динамику, эксплуатационную гибкость и экономическую эффективность.

Центр имеет рабочее пространство с измерениями 2150 миллиметров по продольной оси Y, 1800 миллиметров по поперечной оси X и 1250 миллиметров по вертикальной оси Z. Четвертая и пятая оси располагаются отдельно как на столе, так и на обрабатывающей голове, и имеют уникальные характеристики. Центр этот может быть настроен для работы в качестве фрезерного станка или в качестве многозадачного решения для фрезерных и токарных операций. Стол может быть настроен под фрезерование со скоростью вращения 10 оборотов в минуту. В его основе трансмиссия и пластина 1700 на 1400 миллиметров. Грузоподъемность 10 тонн. Или же стол может быть настроен под точку со скоростью до 250 оборотов в минуту, с той же трансмиссией и пластиной диаметром 1800 миллиметров и грузоподъемностью 5 тонн. Ускоренный ход 60 метров в минуту. Движение стола осуществляется по двум направляющим. На каждую направляющую приходится по три каретки. Диаметр максимальной детали, которую здесь можно обработать, 2500 миллиметров. При точке шпиндель блокируется с использованием шестерен фланцевого соединения Hirth. Таким образом, со шпинделя и подшипников снимается их напряжение.

Центр UMILL 1800 оснащен двумя типами систем числового программного управления, Siemens 840D Solution Line и Heidenhain TNC 640 HSCI, способными управлять как фрезерованием, так и точкой. Голова доступна в двух вариантах, которые различаются по типу привода. Это либо высокоскоростной шпиндельный мотор, 45 киловатт, 300 ньютонметров, 12 тысяч оборотов в минуту. Либо, альтернативно, 38-киловаттное решение с механической трансмиссией, 600 ньютонметров, 6 тысяч оборотов в минуту.

Голова соединена с осью вращения. Форма головы позволяет позиционировать инструмент для работы в подрез до минус 15 градусов. В горизонтальном положении ось инструмента точно выровнена с направлением движения стола. Конструктивно UMILL 1800 состоит из трех основных частей, прикрепленных друг к другу, так что время установки сведено к минимуму. Станок может быть расположен на полу мастерской без необходимости устройства фундамента и без тех или иных помех текущему производству.

Конфигурация станка поддерживает оптимальную динамику обработки в любой точке в пределах рабочего объема. Свес головы один и тот же независимо от положения осей. Без таких компонентов, как ползуны, которые модифицируют геометрические условия, обеспечиваются максимальная повторяемость и точность. Объемная точность рассчитывается на основе идеальной диагонали в пределах рабочей зоны, что является одним из наиболее точных из доступных подходов.
