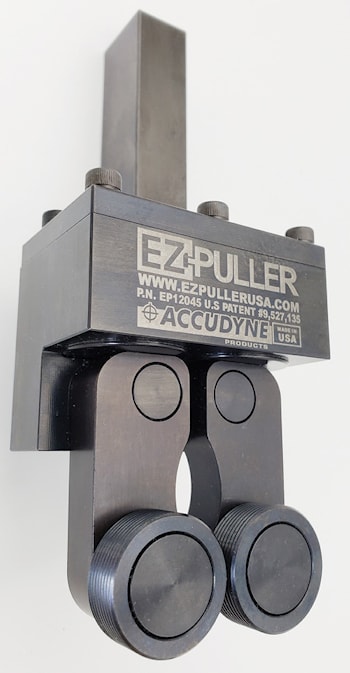

Съемник прутков увеличенной протяженности

Accudyne Products представила съемник прутков увеличенной протяженности для автоматизации токарных станков с числовым программным управлением. Новый съемник EZ-Puller рассчитан на стержни диаметром от 0,25 до 5 сантиметров, а также на шестигранные стержни и стержни квадратного сечения. Устройство EZ-Puller, это съемник прутка с автоматической регулировкой, который обеспечивает автоматическую работу токарных станков с числовым программным управлением. Функция автоматической настройки управляется значением X в подпрограмме протягивания токарной программы. Это значение представляет собой расстояние, на которое инструмент должен переместиться по оси X в соответствии с диаметром протягиваемого стержня. В запатентованной конструкции EZ-Puller использована система кулачка и подъемника. Каждый из поворотных рычагов из закаленной стали имеет встроенный кулачок, расположенный в верхней части рычага.

Захваты из закаленной стали перемещаются по стержню, сжимая внутренние пружины. Пружины создают реактивную силу, позволяющую захватам надежно удерживать пруток. Такая конструкция обеспечивает оптимальное усилие захвата независимо от размеров прутка и формы его поперечного сечения.

В пределах своей емкости съемник EZ-Puller может работать с бесконечным диапазоном линейных размеров без регулировки, что позволяет выполнять несколько протяжек. Многократные протяжки используются при изготовлении более длинных деталей, которые невозможно обработать за один зажим с минимальными затратами.

Кроме того, конструкция EZ-Puller позволяет протягивать стержни с минимальным выступом перед зажимным патроном. Это дает оператору возможность оперировать захватами всего с двумя зубцами зацепления, что обеспечивает более жесткую настройку.
