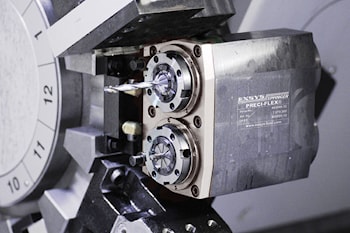

Двухцанговый патрон удваивает возможности станции револьверной головки

Двухцанговый патрон удваивает возможности станции револьверной головки  В качестве дополнения к своей модульной инструментальной системе EPPINGER PRECI-FLEX компания EXSYS Tool предлагает двухцанговый патрон, предназначенный для удвоения потенциала механической обработки одной станции револьверной головки токарного станка. Разработанный для токарных центров Mazak QUICK TURN и Mazak QTU с дополнительными высокоскоростными приводами, функциональностью по оси Y и стандартными револьверными головками BMT, двухцанговый патрон может развивать частоту до 10 тысяч оборотов в минуту с соотношением 1: 1 и крутящим моментом 20 ньютонметров. При этом давление внутренней охлаждающей жидкости достигает 70 бар. Кроме того, доступны патроны на 12 тысяч оборотов в минуту для подвижных инструментов с соотношением 1: 1. С помощью двухцангового патрона можно быстро переключаться с фиксированных на поворотные держатели на одной станции револьверной головки станка.

Кроме того, устанавливать любую комбинацию из двухцанговых патронов, держателей концевых фрез, расширяющихся цанговых патронов и усадочных держателей инструментов на одном базовом держателе. Например, с целью максимизации возможностей оборудования можно легко смонтировать комбинацию метчика и сверла.

Доступный с горизонтальными радиальными держателями и вертикальными осевыми держателями прямого смещения, цанговый патрон PRECI-FLEX обеспечивает повторяемость в пределах пяти микрон.

Инструментальная система, о которой идет речь, оснащена компенсационной муфтой EXSYS / EPPINGER с плавающим сцеплением между кулачками привода револьверной головки и держателями инструмента, каковая муфта автоматически компенсирует смещение.

В результате высокая точность обеспечивает уменьшение вибрации и биений инструмента, что способствует увеличению срока его службы и улучшению качества поверхности.

Изготавливаемая EPPINGER модульная система PRECI-FLEX включает плоскостной интерфейс с конической и плоской поверхностью, рассчитанный на адаптер или стандартную цангу ER.

Система обеспечивает гибкость, точность и экономию средств благодаря интерфейсу, разработанному на основе хорошо известной и широко используемой конфигурации карманов цанговых патронов ER.

Короткая, компактная конструкция с моноблочным корпусом обеспечивает максимальную передачу крутящего момента и жесткость, что способствует повышению как точности обработки, так и производительности.
