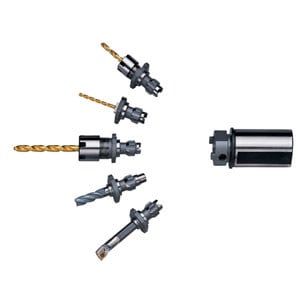

Держатели инструмента PRECI-FLEX

Преследуя цель экономии времени и денег для металлообрабатывающих предприятий, компания EXSYS Tool разработала вращающиеся и фиксированные конструкции держателей инструмента специально для токарных центров корпорации Mazak. Эти технические решения направлены на рационализацию станочных операций с использованием крепежной оснастки EXSYS Tool, продвигаемой под брендом PRECI-FLEX.

Тяжелые версии разработаны специально для горизонтальных станков Mazak с числовым программным управлением. Диапазон моделей, для которых EXSYS поддерживает инструментальные решения, включает станки Mazak QUICK TURN NEXUS 200/250/300/350/400/450 машин и предыдущие выпуски SQT 15/18/200/250 M-MS/28 М-МС. Кроме того, EXSYS Tool предлагает сверлильные и фрезерные головки типов H и V со стандартными цангами ER32, ER40 и CAT40.

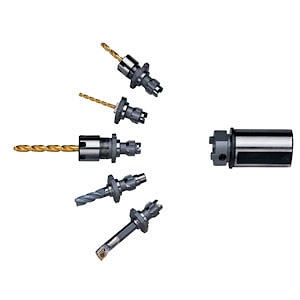

По информации EXSYS Tool, изготавливаемое компанией изделие PRECI-FLEX является первой коммерчески доступной инструментальной системой с одним базовым держателем и несколькими инструментальными адаптерами, которые используют адаптирующие цанги ER, что делает инструментальную переналадку станка быстрой, точной и экономически эффективной. Компактный дизайн продукта обеспечивает максимальные передачу крутящего момента и жесткость, результатом чего являются повышение точности обработки и производительности.

Кроме того, планарный интерфейс модульных систем, рассчитанный как на конические, так и на цилиндрические соединения, позволяет использовать либо адаптер, либо стандартные цанги ER. При этом на один базовый держатель можно устанавливать цанги, держатели концевых фрез, расширяющиеся цанговые патроны и зажимы, обеспечивающие установку различных инструментов на этот самый базовый держатель.

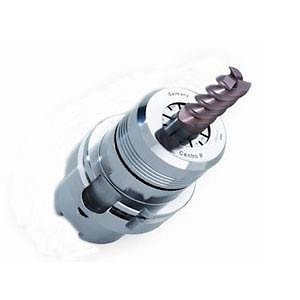

Цанговый патрон системы PRECI-FLEX имеет внутреннюю гайку, что позволяет операторам использовать адаптер для уменьшения цанговой полости. Тогда, адаптер может зажать концевую фрезу, оставаясь компактным в процессе обработки. Кроме того, патрон имеет адаптер, что делает возможным его использование в качестве предварительного устанавливаемого опционального варианта увеличения возможности настройки.

Система крепления инструмента PRECI-FLEX обеспечивает непревзойденную повторяемость. Каждый инструментодержатель обеспечивает повторяемость в пределах 10 микрон. Кроме того, система практически исключает время простоя машины и позволяет инструментальным адаптерам быть взаимозаменяемыми в плане перехода с фиксированных на вращающиеся базовые держатели. Все это способствует быстрой, экономичной металлообработке.

Сергей ЗОЛОТОВ
