Поворотный стол с ЧПУ компании Kitagawa
03.11.2011

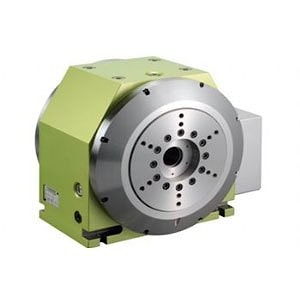

В сентябре этого года на выставке ЕМО компания Kitagawa продемонстрировала вниманию посетителей инновационный поворотный стол с ЧПУ DXR240. Японские производители смогли создать первую экономичную модель нового поколения с высокоэффективным двигателем непосредственного привода, с помощью которого достигается высокий крутящий момент при небольших затратах энергии.Диаметр лицевой поверхности составляет 240 мм, центрирующий диаметр -100 мм, диаметр сквозного отверстия – 45 мм. Высота поворотного стола равна 190 мм. Технология применения двигателя непосредственного привода позволяет новому устройству DXR240 конкурировать с современными обрабатывающими центрами с перемещением по нескольким осям.
За счет отсутствия коробки передач доступно двустороннее перемещение стола без необходимости снижения скорости. Электромагнитный тормоз способствует точному угловому позиционированию.
Средняя скорость вращения поворотного стола DXR240 составляет 100 об/мин. Она является оптимальной для сохранения высокого уровня производства и точной обработки деталей без риска возникновения деформации под влиянием высоких температур. Многофункциональный герметичный поворотный регулятор находится за лицевой поверхностью стола. Такая конструкция положительно влияет на качество рабочего процесса. Инновационная модель находит применение в медицине, в сфере авиакосмической промышленности, и других отраслях производства.
Татьяна Кравченко
Ещё из раздела инструментальная оснастка
Цанговые накладки и кулачки Dillon позволяют патронам со сквозными отверстиями удерживать небольшие прутки и трубные заготовки, тем самым расширяя возможности механической обработки. Надежный захват компонентов различной геометрии с помощью цанговых ...
16.09.2022
Компания Global Tooling Solutions добавила патроны Adjustable в свою линейку Gator . Данные патроны разработаны под все цанги 5C и являются отличным дополнением к арсеналу любого цеха, в котором выполняются торцевые, токарные, фрезерные и расточные ...
28.09.2022
Lyndex -Nikken предлагает цанговые патроны SK усовершенствованной конструкции, внедрение которых способствует оптимизации производительности станка. Учащение замены цанговых патронов увеличивает время простоя. Еще одной проблемой является ухудшение ...
17.05.2024
Последние разработки BIG KAISER в области дигитализированного инструментария будут представлены на выставке SOUTH-TEC вместе с дополнительными продуктами и аксессуарами. Выставка пройдет с 22 по 24 октября 2019 года в Гринвилле, Южная Каролина. ...
16.10.2019
В настоящее время чугунные инструментальные колонны Jergens доступны с шариковыми замками Ball Lock и системами крепления верхнего инструмента QLS , что делает более широким спектр возможностей быстрой смены инструмента при горизонтальной обработке. ...
24.09.2025
В 2013 году компания Hypneumat, которая занимается выпуском металлообрабатывающего оборудования и инструментальной оснастки, планирует начать выпуск шарико - винтовых пар с серводвигателем типа FX-34. Шпиндель для инструментов такого рода приводится ...
06.02.2013
Благодаря высокоскоростным рабочим характеристикам и грузоподъемности, рассчитанным на превышение существующих стандартов, шариковый винт от THK America типа BSM идеально подходит для использования в станках. В конструкции винта типа BSM ...
29.04.2020

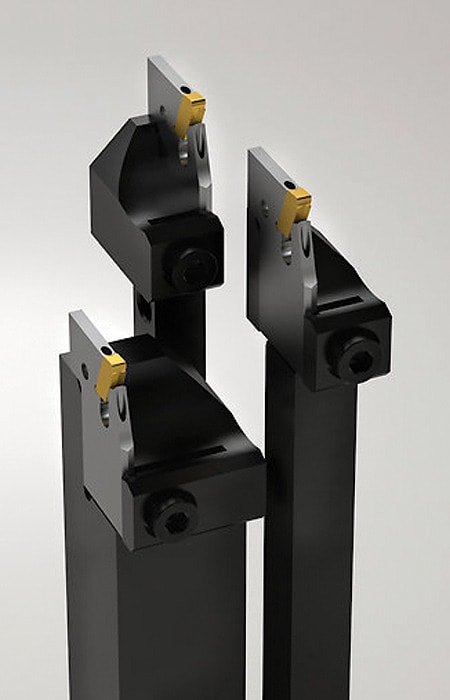

В группе инструментов THINBIT, производимых Kaiser Tool Company, расширен ассортимент швейцарских угловых державок. Эти державки предназначены для верхнескользящего положения инструмента при работе на швейцарском винторезном станке. Имеется в виду ...
