Погружной электроэрозионный станок для микрообработки электронных компонентов

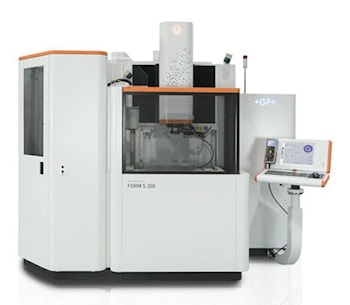

GF Machining Solutions предлагает решение AgieCharmilles FORM S 350 для погружной электроэрозионной металлообработки. Станок оснащен революционной генераторной технологией и улучшающей точность системой термостабилизации, что позволяет производителям электронных компонентов идти в ногу с растущим потребительским спросом. Прочная конструкция элементов оси C и чугунная рама обеспечивают высокую стабильность и уменьшение необходимого усилия, что помогает выдерживать точный искровой зазор между деталью и электродом. Независимо от веса детали или объема диэлектрика при эксплуатации станка гарантирована неизменная точность. Встроенные линейные стеклянные шкалы позволяют выдерживать долговременную повторяемость и устраняют как необходимость повторной калибровки, так и любые ошибки, встречающиеся в традиционных винтовых системах из-за люфта и износа. Интеллектуальный генератор энергии последнего поколения, Intelligent Power Generator, IPG, AgieCharmilles FORM S 350 превосходно подходит для суперотделки, вообще для точных применений.

При использовании медных электродов IPG преодолевает общие проблемы, включая износ, вызванный многократным испусканием электрического разряда. В результате увеличение скорости металлообработки на новом станке может быть доведено до 40 процентов, а уменьшение износа углов до 50 процентов по сравнению со стандартными электроэрозионными станками.

Разрядная схема станка предусматривает возможность модуляции мощности искровой эрозии и обеспечивает гибкость, достаточную для максимального удаления материала. В конечном счете обеспечивается повышенный уровень качества и эффективности. Для мельчайших деталей искровой разрядник может быть уменьшен до нескольких микрон.

Встроенные технологии оптимизируют использование электродов и положительно влияют на прибыльность за счет увеличения срока службы электродов и сокращения времени как обработки, так и простоя. Двойная система термостабилизации охлаждает и побуждает циркулировать пульсирующий воздух через кабину станка.

Что позволяет поддерживать стабильную температуру и обеспечивать предельную точность. С ходом по осям X, Y и Z 790, 530 и 300 миллиметров соответственно FORM S 350 обрабатывает заготовки размерами до 790 на 530 на 350 миллиметров.
