Поверхностно-отделочные метрологические решения
27.03.2019

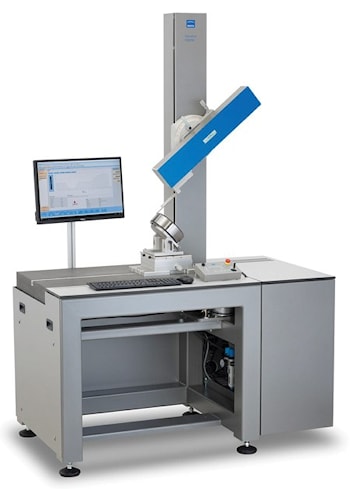

Измерительные системы Waveline W800 и W900 нового поколения от Jenoptik, это модульные измерительные системы, разработанные для гибких, точных измерений шероховатости и контуров. В новых системах Waveline W800 и W900 применены четыре доступные системы датчиков, две из которых способны измерять параметры как шероховатости, так и контуров. Быстросменный адаптер позволяет быстро и эффективно удалять и менять каждую систему датчиков, что в свою очередь дает оператору возможность переоборудовать систему в любой момент. Кронштейны зондов поставляются в стандартной комплектации с магнитными муфтами, что упрощает замену кронштейнов зондов по всей платформе. Общая скорость значительно увеличена благодаря возможности системы W800 позиционироваться со скоростью 20 миллиметров в секунду, что обеспечивает быстрые и точные результаты. Система же W900 обладает скоростью позиционирования 200 миллиметров в секунду и повторяемостью позиционирования в пределах 10 микрон, что помогает пользователям сокращать время проверки с увеличением производительности и снижением общих затрат. Точность является определяющей характеристикой любой метрологической системы, а системы Waveline W800 и W900 обеспечивают разрешение до 0,3 нанометра.
В еще большей степени производительность повышается с помощью оценочного программного обеспечения Evovis. Графический функционально-ориентированный пользовательский интерфейс разработан с целью обеспечения простоты управления даже при решении сложных измерительных задач.
Помимо оценки и представления всех параметров поверхности и контура, возможности программного обеспечения включают в себя автоматическую настройку системы при замене системы зонда или кронштейна зонда. Для непрерывного мониторинга производственного процесса все результаты измерений могут быть переданы на центральный статистический сервер через qs-STAT.
Стандартные опции этого класса измерительного устройства включают измерение скручивания второго поколения для вращающихся уплотняющих поверхностей коленчатых или зубчатых валов в соответствии со стандартом Daimler MBN 31007-07. Измерение скручивания используется для оценки динамических уплотняющих свойств поверхности, обеспечиваемых уплотнениями вала.
В соответствии с действующим стандартом Daimler MBN 31007-07 от 2009 года все новые параметры, такие как теоретическое сечение подачи на оборот DFu или длина контакта в процентах DLu, могут быть определены с использованием оптимизированных алгоритмов оценки.
Благодаря оптимизированной оценке результаты измерений намного более стабильны, а сокращение оценочной длины с 5 до 2 миллиметров обеспечивает значительную экономию времени.
В зависимости от типа применения и задачи измерения новые устройства для оценки шероховатости доступны в виде компактной настольной версии или полной эргономичной рабочей измерительной станции.
Интегрированная конструкция системы и современные измерительные системы продуктов W800 и W900 обеспечивают высокую степень гибкости для оптимального решения ежедневных задач измерения.
