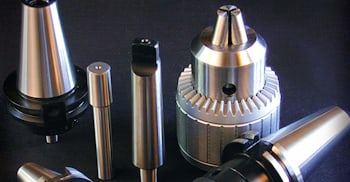

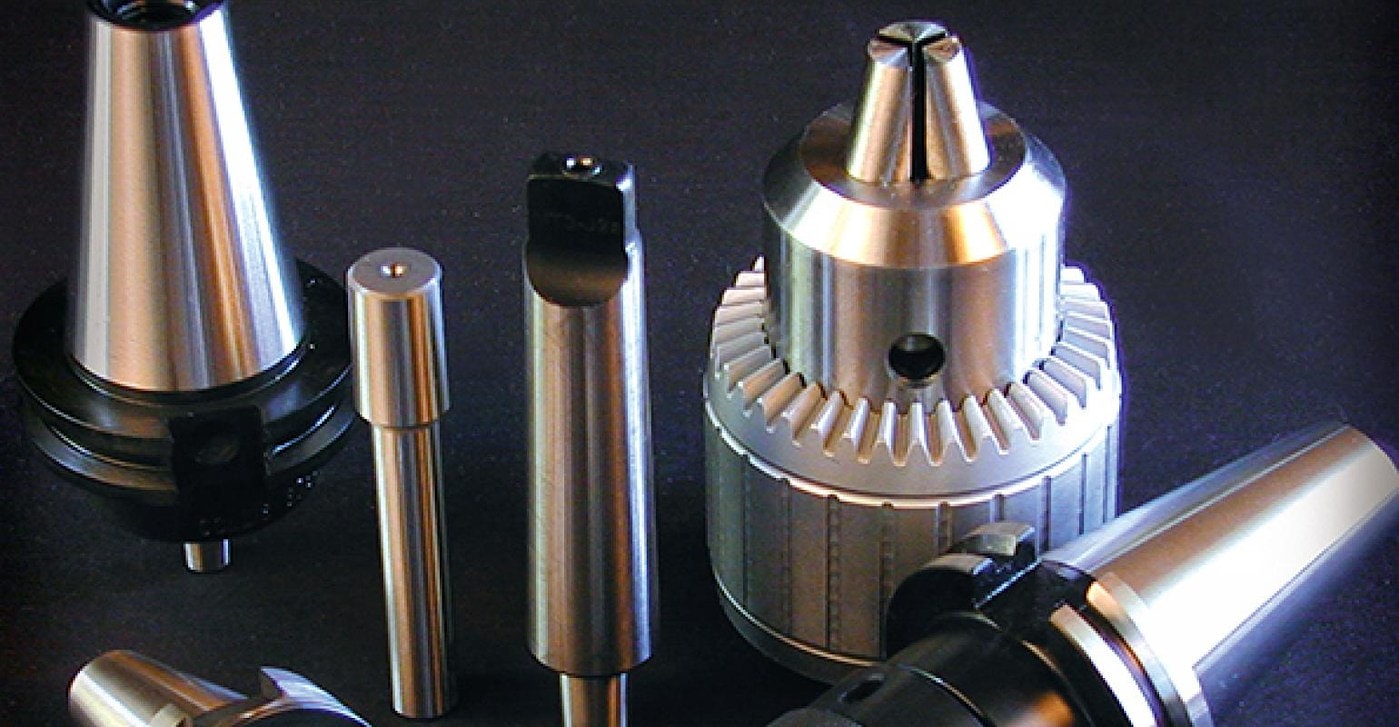

Специальный инструмент для сокращения цикла

Специальный инструмент для сокращения цикла  Не один металлообработчик посетует на отсутствие у него идеального инструмента, наделенного, плюс к тому, идеальными возможностями управления. С учетом различия типов конусов станка и фланцев, размеров, в том числе размеров резьбы, а также затяжных штифтов поиск идеального инструмента может оказаться сложной задачей. Тем не менее, во многих случаях, если металлообработчик хочет внести изменения в размеры, системы быстрой смены инструментов или другие конструктивные варианты могут сократить время перенастройки и скорость производства готовых деталей. Это может достигаться наращиванием длины инструмента, что минимизирует путь к заготовке. Или просто приведением всех инструменты в состояние готовности к быстрой перенастройке. Это неизбежно требует длительных поисков в каталогах или на онлайн-форумах. Не имея возможности найти то, что им нужно, некоторые станочники покупают так называемые болванки и дошлифовывают их до нужных размеров, чтобы инструмент соответствовал точным требованиям работы. Однако отдельные производители, работающие в США, особенно мелкие, готовы создавать специализированные держатели инструментов.

Многие из более крупных производителей не хотят тратить время на создание специального станка для вытачивания нескольких изделий, объясняет Пол Гассман из Collis Toolholder, компании, которая производит более 4500 наименований инструментальных держателей. И это не только специальный станок. Для изготовления одной детали может потребоваться 14 переустановок.

Для Стиви Ти из Vallen Industrial Distribution, когда представители компаний звонят ей или пишут по электронной почте, делая спецзаказы, доступно очень мало вариантов. Многие продавцы дают отрицательные ответы, другие заламывают астрономические цены.

Она выбрала Collis за сочетание умеренных цен с геометрической гибкостью. Возможны, например, конус Морзе, ступенчатый либо бесступенчатый, хвостовик с V-образным фланцем и быстро сменяемой передней частью или конструктивно расширенный вариант для сверления глубоких отверстий и нарезания в них резьбы.

По словам Гассмана, практически любой инструмент может быть изготовлен на основе специальных требований или запатентованных размеров практически в любой комбинации хвостовика, фланца и цанги.

Кроме того, практически любая система может быть преобразована в формат быстрой смены инструмента. Также доступны регулируемые адаптеры и удлинители. Это может быть просто вопрос подбора соответствия уже в каталоге.

Если подходящий держатель инструмента недоступен, приемлемая замена может быть выполнена тем, у кого есть возможность с помощью программного обеспечения регулировать длины и иные геометрические характеристики.

Вы можете конструктивно объединить любые хвостовик и держатель и расширить размеры инструмента в любом направлении, и наша программа восстановит все эти размеры, чтобы не рисовать все с нуля, говорит Гассман.

Касательно всех своих сужающихся держателей инструмента производитель Collis известен тем, что превосходит стандарты AT точной подгонки шпинделя. Речь идет о стандарте ANSI/ASME, ASME B5.50-2009, с указанием допусков, которые должны выполняться относительно угла конуса. Collis же укладывается в половину допуска, предписываемого этим стандартом.

Для высокоскоростной обработки, когда частота вращения шпинделя превышает 10 тысяч оборотов в минуту, держатель инструмента также должен быть сбалансирован более точно. В противном случае вибрация приведет к отступлению от допусков.

По этим причинам шпиндели и инструментальные узлы Collis обычно производятся с расчетом на уровни вибрации G2.5, тогда как другие производители предлагают только G6.3. Несмотря на то, что держатели инструмента изготавливаются на заказ, это не означает длительных сроков их изготовления.

Могут быть также внесены различные корректировки, которые не требуют специального заказывания инструмента. Это могут быть средства быстрой смены инструмента, регулируемые адаптеры и удлинители для всех типов конусов. Благодаря 4500 опциям есть огромное количество возможностей поставки инструментария просто с сочетанием некоторых стандартные вариантов с существующими держателями.

Модульные системы быстрой смены инструмента обеспечивают единый интерфейс для нескольких типов станков. Collis предлагает линию Rapid Switch, которая взаимозаменяема с конусом Universal Kwik Switch.
