Разработки CAD и CAM оптимизируют производственный процесс

Компания CNC Software объявила о выпуске программного обеспечения Mastercam 2021. Этот софт разработан с целью повышения производительности обработки и снижения общих производственных затрат за счет более быстрых и гибких многоосевых усовершенствований токарной обработки. При этом повышаются как скорость, так и безопасность. Поскольку все больше металлообработчиков продолжает полагаться на оптимизированное многоосевое резание для обеспечения точности за одну установку, Mastercam 2021 добавляет новые методы и стратегии. Расширенная многоосевая обработка карманов сочетает в себе эффективное вырезание карманов с чистовой обработкой с помощью инструментов ускоренной чистовой обработки, автоматически поддерживая правильный контакт инструмента в пределах определенных параметров.

Теперь Mastercam дает пользователям возможность анализировать и изменять UV-направление на моделях поверхности, расширяя возможности и гибкость траекторий многоосевого поточного фрезерования. Новая программа 3+2 Automatic Roughing toolpath автоматически создает многоплоскостные траектории трехосевой черновой обработки путем оценки модели и заготовки, создания реза, расчета остатков и повторения процесса до завершения черновой обработки.

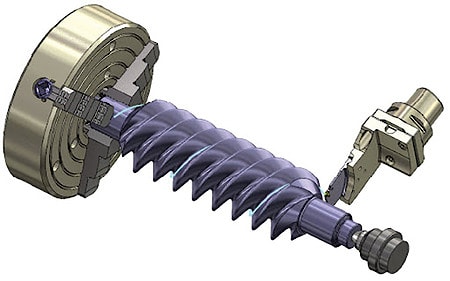

Mastercam 2021 расширяет поддержку моделирования патронов и их кулачков. Теперь пользователи могут определять их, выбирая массивную модель. Программа Mastercam Mill-Turn поддерживает цанговые патроны как отдельные типы компонентов, что расширяет диапазон станков, работа которых может поддерживаться напрямую.

В интерфейс Mastercam Simulator добавлено моделирование токарно-фрезерной обработки, поэтому пользователи могут испытать моделирование токарно-фрезерной обработки с помощью тех же инструментов интерфейса, что и Mastercam Simulator.

Швейцарские решения по механической обработке сочетают Mastercam Mill и Mastercam Lathe со специализированными постпроцессорами. Это добавляет элементы управления конкретными станками в интерфейс Mastercam, обеспечивая точный G-код для широкого спектра станков швейцарского типа.

Новая траектория в Mastercam 2021, Advanced Drill, представляет собой настраиваемый многосегментный цикл сверления, который полезен для точечного сверления, глубокого сверления и заднего точечного торцевания. При этом каждый сегмент цикла сверления можно определить и настроить.

При использовании инструментов с углом при вершине новая траектория Chamfer Drill снимает фаски с отверстий после расчета правильной глубины на основе желаемой ширины или глубины и позволяет пользователям выбирать отверстия разного диаметра или размера. Или те, которые лежат в разных плоскостях. И обрабатывать их в за одну операцию одним инструментом.

При создании ограничивающей рамки в Mastercam 2021 новая опция Wrap позволяет пользователям создавать минимально возможные ограничивающие рамки. Новая функция Check Tool Reach позволяет пользователям проверять свой инструмент и держатель на соответствие выбранной геометрии модели, чтобы увидеть, куда инструмент может дотянуться, а куда нет.
