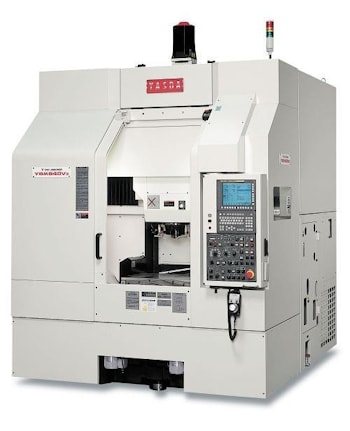

Вертикальный координатно-расточный станок Yasda YBM 649V3 для высококачественной обработки

Компания Methods Machine Tools представила 3-осевой координатно-расточный станок с ЧПУ Yasda YBM 649V3, который предназначен для точной сверлильной и фрезерной обработки пресс-форм и деталей сложной формы. Обрабатывающий центр призван упростить обработку деталей для авиационно-космической, медицинской и военной промышленности. По словам представителей компании-производителя, устройство осуществляет качественную финишную обработку без необходимости осуществлять полировку обработанной детали вручную.

Скорость шпинделя с конусом ИСО 40 достигает 24 000 оборотов в минуту. Возможно оснащение устройства шпинделем с частотой вращения до 30 000 оборотов в минуту. Мощность шпинделя позволяет осуществлять различные операции – от черновой до финишной обработки. Шпиндель и направляющие изготовлены из высокопрочного материала, имеют продолжительный срок службы.

Рабочий стол площадью 700 х 450 мм позволяет разместить деталь весом до 300 кг. Линейный ход по осям X, Y и Z составляет, соответственно, 600 х 400 х 350 мм.

Устройство автоматической замены инструмента рассчитано на 100 инструментов. Управление осуществляется посредством контрольной системы FANUC 31i-Model 5. Станок Yasda YBM 649V3 оснащен усовершенствованным устройством удаления стружки и большим резервуаром для смазочно-охлаждающей жидкости.

Устойчивая конструкция сводит к минимуму вибрацию при ускорении и снижении вращательного момента. Эффективность работы достигается также за счет снижения массы шпиндельной головки. Система охлаждения, расположенная под направляющими оси Х, поддерживает оптимальный температурный режим и предотвращает тепловую деформацию при обработке. Охлаждение шариковых винтовых пар осей Х и Y при помощи водяной рубашки предотвращает ослабление натяжения шариковых винтов.
