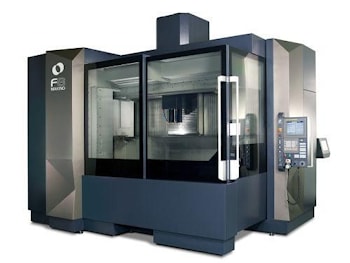

Вертикальные обрабатывающие центры F8 и F9 от компании Makino
23.02.2013
Компания Makino расширила свою серию F вертикальных обрабатывающих центров, выпустив две новые модели: F8 и F9. Новые модели предназначены для точной обработки крупных деталей различной формы, а также для обработки пресс-форм. Линейный ход по осям X, Y и Z вертикального обрабатывающего центра F8 составляет, соответственно 51.2" × 31.5" × 25.6". Станок имеет рабочий стол площадью 61" × 31.5", на котором размещается детали с максимальным размером 61" × 31.5" × 21.7". Модель F9 имеет следующие характеристики: длина хода по осям X, Y и Z равна 63" × 31.5" × 25.6", соответственно; площадь рабочего стола - 72.8" × 31.5", максимальный размер обрабатываемой детали - 72.8" × 31.5" × 21.7".
Максимальная нагрузка обеих моделей составляет 2,5 т. Обрабатывающие центры имеют устройство автоматической смены инструмента, рассчитанное на 30 позиций. Станки оснащаются шпинделем типа CAT 50 (интерфейс HSK-A100) с мощностью 49,6 л.с. и частотой вращения 10 000 об/мин. Такой шпиндель позволяет осуществлять черновую обработку на небольшой скорости при высоком вращательном моменте. Возможно оснащение обеих моделей шпинделем HSK-A63 с мощностью 40,2 л.с. и частотой вращения 20 000 об/мин.
Наличие двойной раздвижной дверцы, устройства удаления стружки и ограждения от разбрызгивания жидкости облегчает загрузку/разгрузку крупных деталей. Автоматическая настройка и смена инструмента обеспечивают непрерывность работы, сокращая производственный цикл. Система подачи смазочно-охлаждающей жидкости включает подачу СОЖ поливом, струей и через шпиндель. Устройства оснащены, в том числе, системой воздушного охлаждения. Встроенные спиральные желобки направляют удаляемую стружку и охладитель к специальному контейнеру для удаления стружки.
Вертикальные обрабатывающие центры F8 и F9 управляются посредством контрольной системы Professional 5 от компании Makino с графическим интерфейсом Windows CE и сенсорным экраном, которая работает на базе современного программного обеспечения Makino SGI.4 и обеспечивает высокоскоростную точную пространственную обработку детали.
