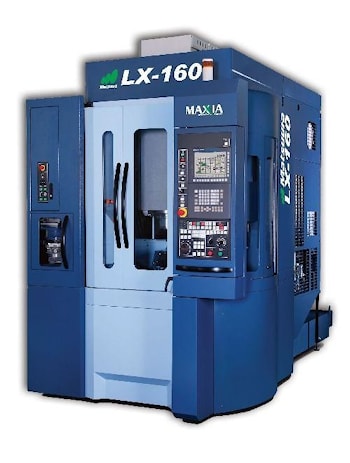

5-осевой вертикальный обрабатывающий центр Matsuura LX-160 от компании Methods
28.11.2012
Methods Machine Tools выпустила 5-осевой вертикальный обрабатывающий центр с двумя паллетами Matsuura LX-160.
Станок оборудован контрольной системой FANUC, имеет шпиндель мощностью 46 000 об/мин. Линейный ход составляет 50,38 × 248,92 × 299,72 мм. При одновременной обработке на пяти осях, центр вращения наклонной оси В опускается ниже поверхности паллеты, что позволяет уменьшить колебание оси. Смена инструмента происходит за 3,5 с.
Каждая из пяти осей оснащена высокоточным линейным двигателем, что позволяет достичь скорости вращения 3 600 об/мин на осях X, Y и Z и 100 и 200 об/мин на осях В и С соответственно. Рабочая зона имеет размеры 160,01 х 200,66 мм, при этом площадь платформы станка невелика. Рабочая поверхность паллеты составляет 111,76 мм, допускаемая нагрузка – 20 кг. Инструментальный магазин имеет форму барабана и управляется посредством серводвигателя.
Процесс обработки контролируется системой Matsuura Intelligent Meister System (MIMS) на базе программного обеспечения CAMplete Truepath. Контрольная система включает такие функции, как редактирование G-кода, оптимизация работы устройства, анализ работы инструментов и их своевременная замена.
Компания также выпустила три другие модели станков серии L. 5-осевой станок LF-160 и 3-осевой станок LV-500 оборудованы высокоточным двигателем и предназначены специально для выполнения операций, для которых необходима максимальная точность. Станок LS-160 оснащен контрольной системой Siemens и высокоскоростным двигателем. Данный станок может применяться в авиационной промышленности и при производстве медицинского оборудования.
