Вертикальный обрабатывающий центр для изготовления больших и сложных деталей

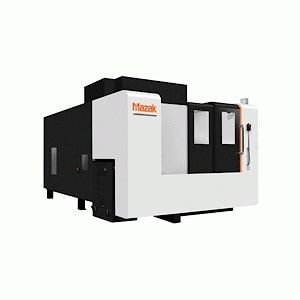

Вертикальный обрабатывающий центр для изготовления больших и сложных деталей  На чикагской выставке IMTS 2012 компания Mazak в числе прочих экспонатов продемонстрировала вертикальный обрабатывающий центр Vortex 1060V/8 Single, сконструированный для обработки за одну установку больших и сложных компонентов весом до 3 тонн. Одной из наиболее примечательных черт агрегата можно считать высокую производительность, но дизайн одинарного стола также делает его экономически эффективным станком, который требует лишь минимальной площади. Создавая этот Vortex, Mazak ставила перед собой определенные цели. Нужно было обеспечить обработку деталей для аэрокосмической промышленности и строительной техники. В результате центр выполняет одновременное пятиосевое поверхностное оконтуривание наклонным шпинделем 50-градусной конусности. Привод мощностью 37 киловатт сообщает шпинделю максимальную скорость вращения 10 тысяч оборотов в минуту, благодаря чему станок демонстрирует исключительно высокие темпы удаления металла. Дополнительный шпиндель на 5 тысяч оборотов в минуту генерирует крутящий момент до 370 футофунтов. Эта опция предусмотрена для тяжелых условий резки.

Еще быстродействие и производительность нового центра обеспечивают быстрый, 60 метров в минуту, ход, а также большой, на 80 инструментов, магазин. Размах обработки на Vortex 1060V/8 Single по оси Y составляет 1060 миллиметров, по оси X 1695 миллиметров, по оси Z 1345 миллиметров, что делает возможным размещение заготовки максимальных размеров 1250 миллиметров на 1250 миллиметров. Центр оснащается системой роликовых направляющих MX Hybrid Roller Guide System от Mazak для движения по осям X, Yи Z.
Надежность этой системы способствует увеличению долговечности и надежности станка, а также продолжительности сохранения им своей точности. Кроме того, система способствует повышению степени виброгашения, что увеличивает срок службы инструмента, позволяет обрабатывать более тяжелые заготовки и исключает возможность попадания посторонних масел в охлаждающую жидкость. Здесь используется экологически более безопасная смазка на жировой основе.

Для управления Vortex 1060V/8 Single разработчики Mazak предусмотрели новую систему числового программного управления Matrix 2. Данная платформа разработана специально для оптимизации пятикоординатной обработки. Расширенные аппаратные и программные функции делают управление легким, а также обеспечивает высокую точность и повышенную производительность.

Теперь аппаратная составляющая системы контроля гораздо эффективнее и оперативнее. Выше стала скорость обработки при малошаговых операциях. Кроме того, пятиосевая функция сплайн-интерполяции, включенная в программное обеспечение управления, обеспечивает плавность траекторий, простой векторный контроль инструмента и более короткие циклы. А также превосходную пятиосевую чистовую обработку поверхности.
