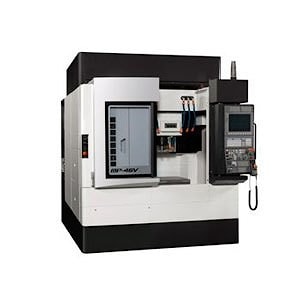

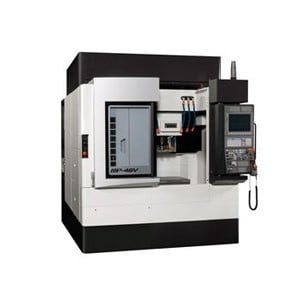

3-осевой вертикальный обрабатывающий центр MP-46 V компании Okuma

Компания Okuma начала выпуск нового 3-осевого вертикального обрабатывающего центра MP-46 V для производства, шлифования и фрезерования различных инструментов и форм для литья. Осуществление данных операций требует точность многократного воспроизведения до микрона.

Компактная платформа станка имеет площадь 2, 281м×2, 736 м. Размер стола, на котором размещаются обрабатываемые заготовки, равен 760 мм×460 мм. Линейное перемещение по осям X (660 мм), Y (460 мм) и Z (360 мм) происходит со скоростью 24 м/мин.

Производители при изготовлении инновационных обрабатывающих центров используют особые технологии, предполагающие установку датчиков нагрузки и алгоритмов управления, а также предохраняющие оборудование от перегрева. Поддержание стабильности температурного баланса обработки достигается за счет использования шариковых винтов, расположенных на осях.

Контроль рабочего процесса осуществляется посредством системы управления OSP-P200M. Линейные шкалы с разрешением 0,1 микрон позволяют достигнуть высочайшей точности обработки деталей. Внутреннее измерение инструментов производится при помощи лазерного датчика Blum.

Мощность шпинделя HSK-63A при скорости вращения 20 000 об/мин составляет 15 кВт. Станок оснащен инструментальным магазином, который рассчитан на 32 фрезы. Охлаждающая жидкость подается через шпиндель под давлением 70 бар.

Татьяна Кравченко
