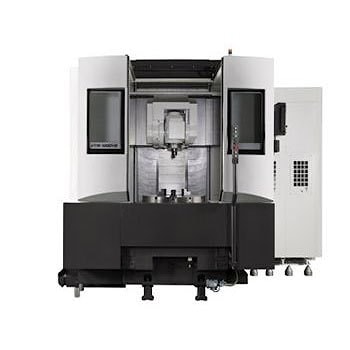

Вертикальный обрабатывающий центр 1200YB компании Okuma
14.10.2011
Для обработки крупногабаритных тяжеловесных деталей с одного установа при максимально коротком промежутке подготовительно-наладочного времени компания Okuma разработала инновационный обрабатывающий центр 1200YB. Новая модель отличается исключительной точностью обработки. Производители гарантируют значительное сокращение времени работы станка на холостом ходу.
З0-тонный обрабатывающий центр с двухстоечной станиной представляет собой гибрид вертикального токарного и токарно-расточного станков. Возможно перемещение по 5 осям. Новая модель оснащена продольным столом, шпинделем мощностью 30 кВт, развивающим скорость вращения до 500 об/мин и крутящий момент до 6000 Н/м. Обрабатывающий центр 1200YB позволяет осуществлять обработку заготовок без угрозы механических повреждений, максимальный диаметр которых составляет 1200 мм при длине 1080 мм.
Благодаря расположению оси В под углом 150˚ при фрезеровании деталей могут использоваться стандартные инструменты любого типа. К тому же существует возможность увеличить эффективность обработки при использовании концевых сферических фрез путем изменения угла их расположения. Подобным образом можно просверливать и угловые скважины без необходимости применения особых устройств.
Новый обрабатывающий центр оснащен инструментальным магазином, рассчитанным на 60 фрез с конической резьбой для осуществления традиционной обработки и фрезерования изделий. СОЖ подается в зону резания через инструмент под давлением 150 бар, что позволяет производить эффективное охлаждение оборудования и удаление металлической стружки. Данное преимущество играет важную роль при работе с высокопрочными материалами, такими как титан и сплавы на никелевой основе (инконель).
Перемещение по оси X равно 1270 мм, по оси Z – 1080 мм, по оси Y – 1000 мм при скорости 32 м/мин. Контроль состояния обрабатывающего центра осуществляется с помощью системы управления OSP-P200, специально разработанной самой компанией Okuma.
Точность при синхронной обработке поверхностей по 5 осям составляет 10 мкм. Новая модель оснащена системой автоматической смены спутников. Обрабатывающий центр 1200YB можно отнести к классу полуавтоматов.
