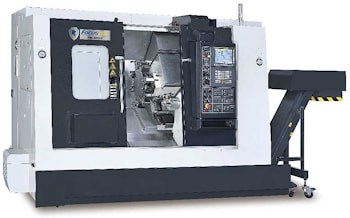

Токарный станок с ЧПУ и наклонной станиной объединяет функции многоосевого фрезерования и токарной обработки

В современном производстве эффективность достигается за счет выполнения большего объема работ на меньших производственных площадях, сокращения числа переналадок и уменьшения длительности производственного цикла. Отвечая на жесткие требования таких высокопроизводительных отраслей, как аэрокосмическая и автомобильная промышленность, а также производство компонентов для медицинской техники, компания Chevalier представила модель FNL-220LSY.

Модель FNL-220LSY, спроектированная как высокоадаптивный многоосевой и многофункциональный токарно-фрезерный центр, позволяет эффективно выполнять как первичную, так и вторичную обработку заготовок сложных деталей на одном станке, устраняя производственные задержки, связанные с перемещением заготовок между различными рабочими позициями.

В основе высокой производительности и надежности станка FNL-220LSY лежит его жесткая конструкция. Станок оснащен устойчивым цельным основанием из чугуна Meehanite, спроектированным с применением метода конечных элементов для обеспечения максимальной жесткости конструкции.

Благодаря конструкции с наклоном станины под углом 30 градусов и использованию роликовых линейных направляющих Rexroth станок обладает на 30 процентов более высокой жесткостью по сравнению со стандартными шариковыми линейными направляющими.

Эта устойчивая платформа обеспечивает низкий коэффициент трения, минимизирует эффект прерывистого скольжения и гасит вибрации, способствуя улучшению качества обработки поверхности и повышению точности резания при непрерывной высокоскоростной работе под нагрузкой.

Диапазон перемещения по оси Y составляет плюс-минус 55 миллиметров от центральной линии, что обеспечивает широкие возможности фрезерования, сверления и нарезания резьбы со смещением от центра. В стандартной комплектации идет с сервоприводной револьверной головкой BMT45 на 16 позиций с функцией быстрого индексирования.

Каждая позиция рассчитана на установку приводного инструмента с высоким крутящим моментом, работающего с частотой вращения до 6 тысяч оборотов в минуту и оснащенного усиленной муфтой Хирта для обеспечения надежного, высокоточного и воспроизводимого соединения.

Для максимизации производительности и обеспечения возможности полной обработки заготовок деталей в рабочей зоне станка модель FNL-220LSY оснащена системой синхронизированных главного шпинделя и контршпинделя.

Основной шпиндель с ременным приводом оснащен серводвигателем переменного тока FANUC мощностью 15 киловатт, обеспечивающим частоту вращения до 4,5 тысячи оборотов в минуту и возможность установки 20-сантиметрового патрона.

В контршпинделе используется серводвигатель FANUC с высоким крутящим моментом и мощностью 7,5 киловатта. Оба шпинделя оснащены функцией позиционирования по оси C с разрешением 0,025 миллиметра.

Программируемая синхронизация обеспечивает плавную передачу заготовок деталей от шпинделя к шпинделю на любой скорости вращения, минимизируя время простоя и обеспечивая непрерывную производительность.

Кроме того, модель FNL-220LSY готова к работе в среде IoT благодаря фирменной системе связи iMachine Communications System компании Chevalier.

Эта платформа удаленного мониторинга обеспечивает круглосуточный сбор данных, ведение журнала аварийных сигналов и отслеживание показателя общей эффективности оборудования для минимизации простоев.
