5-осевой вертикальный обрабатывающий центр для сложных деталей из труднообрабатываемых материалов

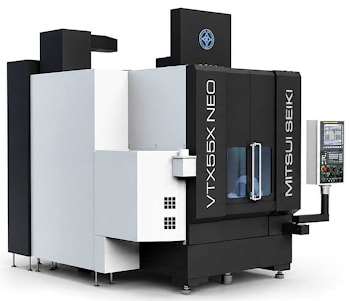

Компания Mitsui Seiki USA представила высокопроизводительный вертикальный обрабатывающий центр Vertex55X NEO, оснащенный системой управления FANUC 31i-B5 Plus и предназначенный для прецизионной одновременной 5-осевой обработки. Модель Vertex55X NEO, предназначенная, в частности, для обработки заготовок деталей сложной геометрии, труднообрабатываемой керамики, а также для изготовления пресс-форм и штампов. Она оснащена 5-осевой системой с наклонной осью A и полноповоротной осью C, что позволяет выполнять комплексную обработку за меньшее количество установок.

Это предусматривает использование более коротких инструментов для обработки труднодоступных полостей и обеспечивает получение более качественной поверхности.

Высокоскоростной шпиндель с частотой вращения до 30 тысяч оборотов в минуту позволяет сократить время полировки и общие сроки выполнения работ, обеспечивая при этом высокую термостабильность и точность позиционирования плюс-минус 0,001 миллиметра.

Система управления FANUC 31i-B5 Plus обеспечивает контурное управление на базе технологий искусственного интеллекта и высокоскоростную обработку. Интегрированные решения по автоматизации, технологии контактных измерений и высокоскоростной смене инструмента позволяют производителям пресс-форм и штампов изготавливать детали с высокой точностью и соблюдать сжатые сроки, установленные заказчиками.

Станок Vertex 55X NEO имеет продольный ход стола, то есть по оси X, 550 миллиметров, поперечный ход стола, то есть по оси Y, 600 миллиметров и вертикальный ход шпиндельной бабки, то есть по оси Z, 500 миллиметров. Роликовые линейные направляющие обеспечивают высокую жесткость, необходимую для поддержания точности и повторяемости.

Абсолютная линейная стеклянная шкала определяет точное положение осей X, Y и Z, обеспечивая высокую повторяемость, в то время как абсолютная поворотная шкала Inductosyn выполняет ту же функцию для осей A и C. В обоих случаях при включении станок автоматически определяет свое точное положение.

Скорости рабочей подачи и холостого перемещения варьируются от 0,1 до 48 тысяч миллиметров в минуту по осям X, Y и Z. Частота вращения относительно оси A составляет 40 оборотов в минуту, а частота вращения вокруг оси С, это также рабочая подача, составляет 30 оборотов в минуту.

Теперь производители могут масштабировать процессы механической обработки. От режимов с низкой скоростью подачи и тщательным контролем для высокоточной чистовой обработки труднодоступных зон, например, полостей, до высокоскоростных, необходимых для эффективной черновой обработки крупных заготовок перед точным контурным фрезерованием.

Джо Фаркас, национальный директор Mitsui Seiki USA по продажам, отмечает, что использование Vertex55X NEO позволяет производителям пресс-форм и штампов обрабатывать заготовки деталей сложной геометрии с исключительной точностью.

При этом частота вращения шпинделя составляет 30 тысяч оборотов в минуту, что существенно сокращает время на полировку и общие сроки выполнения заказов. Это платформа, созданная для того, чтобы помочь клиентам обеспечивать превосходное качество быстрее и стабильнее.
