Универсальная измерительная станция «два в одном» для контроля шероховатости и профиля

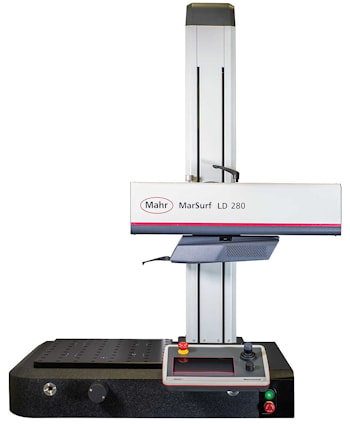

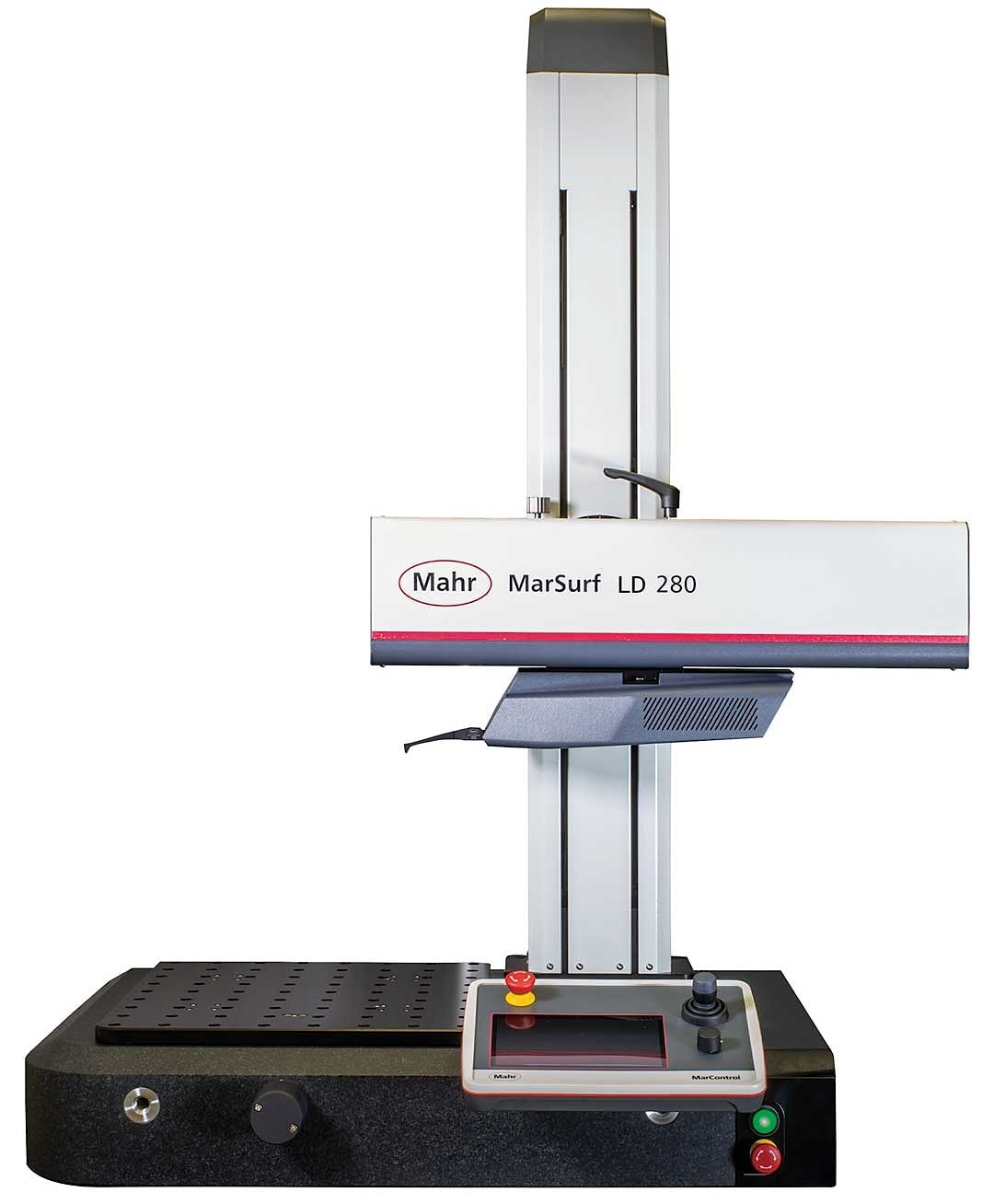

Компания Mahr представила MarSurf LD 280, измерительную систему, обеспечивающую автоматизированное решение для высокоточного измерения параметров шероховатости и профиля. Данная измерительная система позволяет одновременно оценивать параметры формы и шероховатости за один цикл измерений. Это позволяет сэкономить время и средства, поскольку за один цикл измерений получаются результаты двух типов, а пользователям достаточно приобрести лишь одну измерительную станцию. С помощью контактного метода прибор MarSurf LD 280 измеряет шероховатость, профиль и волнистость детали.

Устройство доступно с ручной или моторизованной осью TY для бомбирования или позиционирования детали, моторизованной осью Z с двумя вариантами высоты, 350 или 600 миллиметров, и осью X с двумя вариантами длины, 140 или 280 миллиметров. Это позволяет получить восемь модификаций с различной степенью автоматизации для создания индивидуальных решений.

Широкий ассортимент измерительных рычагов позволяет использовать MarSurf LD 280 для решения самых разнообразных измерительных задач. MarSurf LD 280 подходит для оценки широкого спектра допусков благодаря точной базовой линии отсчета.

В числе областей применения изготовление автомобильных коленчатых и распределительных валов, шатунов, а также компонентов двигателей или трансмиссий

Кроме того, изготовление направляющих подшипников или гидравлических компонентов с очень малыми и точными фасками, применяемых в машиностроении. А еще изготовление компонентов авиационных турбин.

MarSurf LD 280 идет с осями позиционирования, обеспечивающими высокую скорость и точность перемещения. Благодаря большой плите с гибкой сеткой отверстий положения закрепления деталей воспроизводимы, что сокращает время наладки и общую длительность рабочего цикла.

Кроме того, блок держателя щупа можно заменить без использования инструментов, так как он крепится к системе щупа с помощью магнита.

Чип, встроенный в штангу щупа, обеспечивает безошибочное распознавание штанги программным обеспечением и автоматическую настройку усилия касания.

После замены держателей щупа пользователю не требуется выполнять повторную калибровку щупа. Данные калибровки переносятся при смене измерительного щупа.

Наконец, управление работой MarSurf LD 280 и обработка результатов измерений осуществляются с помощью программного обеспечения MarWin.

Программное обеспечение оснащено мастером автоматической калибровки рычагов щупа, что в сочетании с моторизованной осью TY повышает удобство использования.
