Зажимной механизм Stablelock для быстрых и повторяющихся операций механической обработки

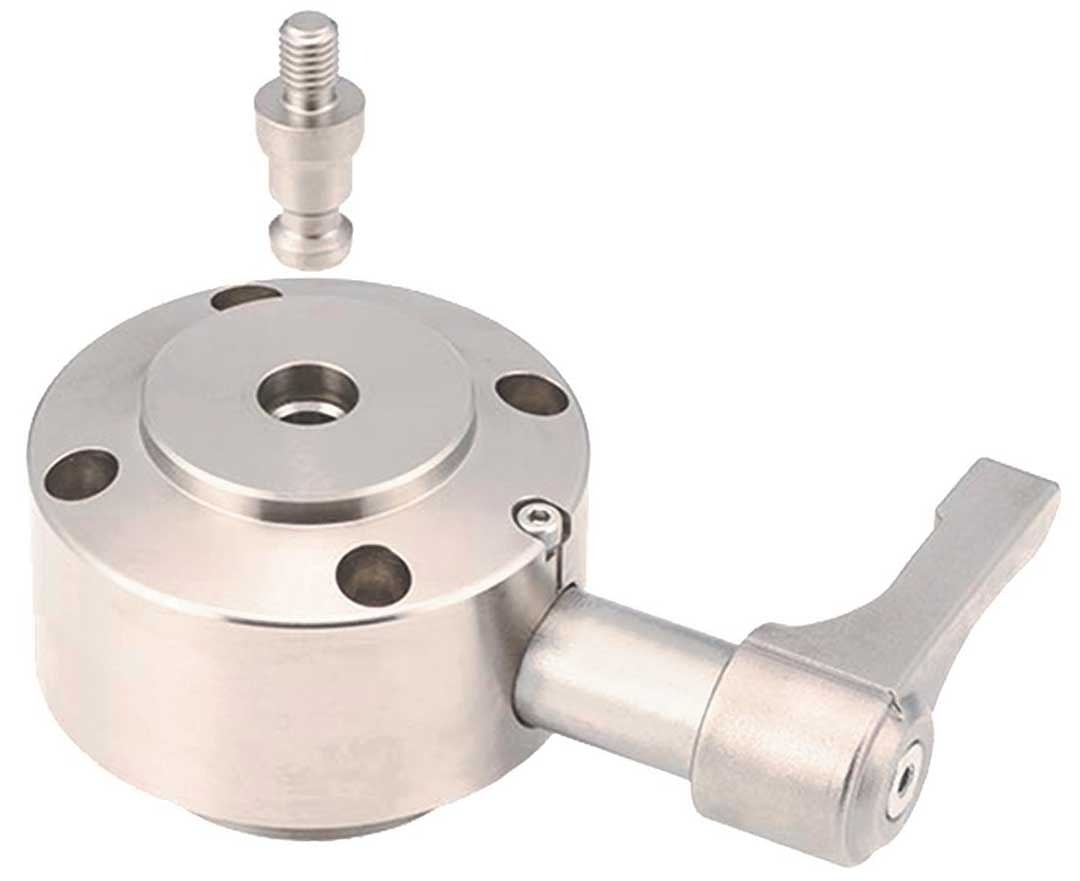

Компания Fixtureworks расширила свой ассортимент зажимов, модульных приспособлений и монтажных принадлежностей, предложив версию зажима Stablelock Clamp с тяговым механизмом. Зажимные устройства Stablelock, обозначаемые маркировкой QLPDW, обеспечивают быстрое и надежное крепление при выполнении повторяющихся операций на станках. Здесь зажимное основание используется с зажимными винтами. Эти зажимные устройства устанавливаются под заготовкой, к которой крепятся зажимные винты, что обеспечивает доступ режущего инструмента к обрабатываемой поверхности. При повороте рукоятки зажимное основание притягивает штифт вниз и фиксирует его в нужном положении. Усилие зажима постоянно, а для рукоятки предусмотрен щелчок в точке зажима, что предотвращает чрезмерное затягивание заготовки.

Зажимные устройства выпускаются с расстоянием от центра до верхнего отверстия 100 миллиметров и расстоянием от центра до корпуса 43,5 миллиметра. Они обеспечивают усилие зажима до 340 килограммов.

Винты QLPDW-M предназначены для использования с зажимными тягами QLPDW Stablelock. В наличии имеются как стандартный винт, так и установочный винт.

Они изготовлены из стали 4135 с химическим никелированием, закалены и отпущены. Также доступен дополнительный модуль, который продается отдельно. Данный удлинительный блок, QLPDW-RC, подходит для дистанционного управления зажимными устройствами QLPDW.

Для соединения удлинительного блока с зажимом предусмотрены удлинительный стержень и шестигранный ключ. Шестигранную головку можно поворачивать вручную или с помощью ударного гайковерта.

Узел Stablelock представляет собой жесткий зажимной механизм с шаровидным и коническим клиновидным зажимом. Кроме того, обеспечивается пружинное усилие для повышения механической надежности зажима.

Усилие зажима остается постоянным и высоким независимо от пользователя или области применения. Щелчок в конце зажима обеспечивает надежную и безопасную работу, а индикаторные линии на рукоятке и корпусе четко показывают, когда зажим заблокирован или разблокирован.

Помимо зажимных струбцин с тяговым механизмом зажимы Fixtureworks Stablelock Clamps доступны в различных других вариантах. Это поворотный, толкающий, боковой и упорный зажимы.

Универсальность режимов работы обеспечивает широкий диапазон перемещения и длины рычага, что делает эти зажимные устройства подходящими для различных задач зажимания, фиксации и удержания заготовок, и особенно полезными для часто выполняемых операций зажимания.
