Высокоточные измерительные машины для малых и больших зубчатых передач

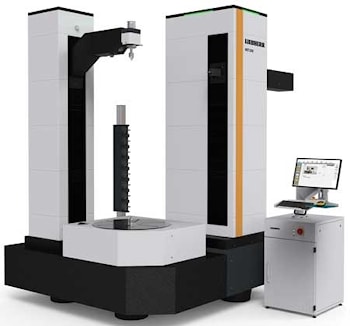

Машины для измерения зубчатых колес серии Liebherr WGT используются при производстве зубчатых колес для самых разных отраслей промышленности. От самых маленьких деталей для аэрокосмической отрасли до крупных компонентов редукторов для ветряных турбин, башенных кранов или коммерческих транспортных средств, где некоторые зубчатые колеса весят тонны. Предлагая оптимизированную модель WGT 1200 компания Liebherr-Verzahntechnik обеспечивает высокоточные измерения даже огромных заготовок диаметром до 1400 миллиметров и весом до 5 тонн. Серия зубоизмерительных машин WGT подходит для измерения деталей диаметром от 5 до 1400 миллиметров, начиная с модели WGT 280, за которой следует WGT 400, и заканчивая недавно обновленной WGT 1200 для измерения деталей весом до 5 тонн. Все модели соответствуют строгим требованиям VDI/VDE 2612/2613, группа 1, и позволяют измерять зубчатые колеса с модулем от 0,1 миллиметра.

Опорная плита, линейные направляющие и задняя бабка, изготовленные из шлифованного натурального гранита, способствуют поддержанию постоянного температурного профиля, а линейные оси с воздушными подшипниками, прецизионные поворотные столы и надежные системы датчиков Renishaw с контактными датчиками обеспечивают механическую точность.

Управление интуитивно понятно благодаря программному обеспечению LHInspect, которое позволяет зуборезному станку и контрольно-измерительной машине обмениваться геометрическими и измерительными данными для автоматической коррекции в замкнутом цикле.

Дополнительный оптимизированный датчик шероховатости обрабатывает даже самые мелкие точки измерения. Стойка для автоматической смены щупов с двумя магазинами по шесть штук обеспечивает непрерывное измерение деталей за одну операцию.

Это делает измерение не только высокоточным, но также эффективным и удобным для пользователя, говорит Маттиас Брюдерле, продукт-менеджер по машинам для измерения зубчатых колес.

Мы также предлагаем базовые и продвинутые курсы обучения, проводимые опытными инструкторами на собственных изделиях наших клиентов, если они того пожелают. Теперь концепция самой большой измерительной машины WGT 1200 пересмотрена и оптимизирована.

Мы использовали наш опыт работы с зуборезными станками, из которого мы позаимствовали концепцию задней бабки. Теперь станок установлен стационарно, а верхний центр поворачивается вбок, поясняет Маттиас Брюдерле.

Такое расположение увеличивает грузовую зону, а также помогает экономить пространство. Что особенно интересно, это делает машину WGT 1200 пригодной для эксплуатации с автоматической загрузкой роботами и использованием автоматического зажима, то есть она готова к работе без участия человека.

Еще одной особенностью WGT 1200 является мощный привод шпинделя, который обеспечивает оптимальную передачу мощности, точное позиционирование и высокую грузоподъемность. Еще машина оснащена системой активного демпфирования, что исключает необходимость в отдельном фундаменте. Датчик Renishaw SP80 также может работать с тяжелыми щупами, сохраняя при этом высочайшую степень точности.
