Система позиционирования заготовки с нулевой точкой
30.08.2024

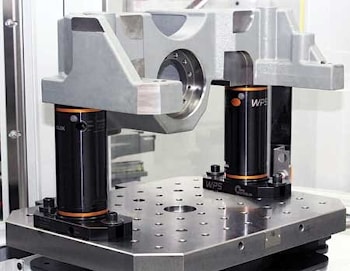

Компания SMW Autoblok представила систему позиционирования заготовки, Workpiece Positioning System, WPS XL, с ручным зажимом в нулевой точке, которую лучше всего использовать для крупных заготовок. Система WPS XL подходит для пятиосевой обработки и используется для фрезерных, измерительных и шлифовальных операций. Благодаря акценту на гибкости и скорости пользователи могут сократить время настройки на 90 и более процентов с помощью быстрого приведения в действие для быстрой работы модуля всего за три оборота. Новая система обеспечивает прижимное усилие 40 килоньютонов, удерживающее усилие 100 килоньютонов, максимальный крутящий момент 30 ньютонметров и повторяемость менее 0,01 миллиметра. Система цельного привода состоит из закаленных компонентов, а три зажимных ползунка помогают обеспечить максимальную фиксацию во время зажимания. Кроме того, система оснащена технологией Proofline, которая полностью защищена от стружки, что снижает потребность в обслуживании.
Система WPS XL, взаимозаменяемая со всеми типами промышленных стационарных систем крепления заготовок, может использоваться со стандартными модулями WPS специально разработанных зажимных болтов с крепежными элементами размером от 10 до 24 миллиметров, закаленными и имеющими антикоррозионное покрытие.
Технология также безупречно работает с устройством подготовки заготовок, Workpiece Preparation Device, WPS-PPD, компании SMW Autoblok для обработки пластин, форм и штампов различных размеров для OP1O и OP20, что позволяет быстро и точно заменять различные компоненты в системе PPD.
Система WPS XL является частью полной линейки зажимных модулей WPS компании SMW Autoblok, которые предлагаются высотой 40, 60, 80, 100, 140, 160 и 200 миллиметров и обеспечивают точное зажимание практически любых заготовок. Все модули могут быть установлены на столе с Т-образными пазами или на решетчатой плите, изготовленной из высокозакаленной стали со специальным покрытием для защиты от ржавчины и загрязнений.
