Высокая эффективность горизонтальной обработки

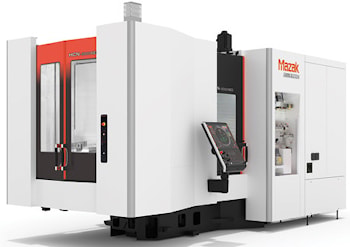

Компания Mazak представила горизонтальный обрабатывающий центр нового поколения HCN-5000 NEO. Станок обеспечивает высокую производительность и универсальные возможности производства крупных и тяжелых деталей практически из любого типа материала. Его жесткая конструкция и компенсация помогают обеспечить длительную точную обработку. Модель HCN-5000 NEO, модернизированная для большей эффективности и стабильно высокой производительности, оснащена стандартным поворотным столом с числовым программным управлением, позволяющим сократить время простоя. Дополнительный поворотный стол с двигателем с прямым приводом и шкалой повышает эффективность работы на высоких скоростях. В числе дополнительных опций шпиндели высокой жесткости для тяжелой обработки, инструментальные магазины различных размеров для большей производительности и системы автоматизации для операций без участия оператора. С помощью этого станка можно повысить производительность и точность.

Его повышенная энергоэффективность улучшает экологические показатели, а трехточечная выравнивающая платформа упрощает установку. HCN-5000 NEO имеет просторную рабочую зону и стандартный размер поддона 500 миллиметров для размещения деталей размером до 800 на 1000 миллиметров.

Высокая скорость ускоренного перемещения и жесткие шпиндели обеспечивают высокую производительность, а конструкция с низким расстоянием между поверхностью земли и поддоном облегчает доступ и установку. Индексация станции наладки под углом 90 градусов упрощает загрузку заготовок и выгрузку готовых деталей.

Широкий выбор высокоскоростных и высокомоментных типов встроенных двигателей/шпинделей означает, что можно подобрать характеристики шпинделя для конкретных материалов, включая все, от стали до цветных металлов.

Ход по осям X, Y и Z составляет 730, 730 и 800 миллиметров соответственно. Для обеспечения стабильности обработки дополнительная высокоточная бесконтактная система NC4 измеряет длину инструмента и обнаруживает поломку инструментов малого диаметра на производственной скорости.

Дополнительный сенсорный триггерный инструмент OTS 3D для настройки инструментов диаметром до одного миллиметра с оптической передачей сигнала предусмотрен для упрощения работы без ограничения движения станка.

Для того, чтобы высокопроизводительные шпиндели всегда были в рабочем состоянии и поставлялись с инструментами, предусмотрен стандартный магазин HCN-5000 NEO на 40 инструментов, который позволяет использовать инструменты длиной до 510 миллиметров, диаметром до 95 миллиметров и весом до 12 килограммов.

Мастерским, которым требуется больше инструментов, Mazak предлагает варианты на 60, 80, 120, 160, 180, 240 и 348 инструментов. Быстрая остановка подачи смазочно-охлаждающей жидкости удерживает жидкость внутри магазина и предотвращает ее утечку во время замены инструмента.

Ось B, приводимая в движение роликовым кулачком, предусмотрена для обработки детали весом до 700 килограммов. Благодаря четырехконусному зажиму поддоны с деталями фиксируются усилием в 22 тонны, что предусмотрено для устойчивости и безопасности при операциях по съему большого количества металла.

Дополнительные гидравлические приспособления повышают производительность благодаря множеству портов и обнаружению пневматических уплотнений, что обеспечивает более высокую эффективность загрузки/разгрузки и возможность подключения устройств передачи заготовок, включая роботы.

Для общей оптимизации процесса система числового программного управления MAZATROL SmoothG станком HCN-5000 NEO позволяет легко создавать программы для сложных деталей.

Система управления включает в себя широкий спектр расширенных функций программирования, которые обеспечивают полную простоту использования и помогают обеспечить высокоскоростную и высокоточную обработку.

Станок HCN-5000 NEO оснащен стандартным устройством смены двух паллет. Дополнительные компактные системы автоматизации системы складирования нескольких поддонов Mazak PALLETECH и Multi-Pallet Pool также легко интегрируются со станком, что существенно удлиняет период автоматического производства.
