Система выравнивания токарных станков и токарных центров

Система выравнивания токарных станков и токарных центров

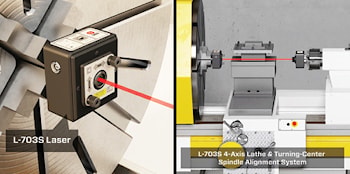

Компания Hamar Laser Instruments предлагает четырехосевой токарный станок и систему выравнивания шпинделя токарного центра L-703S. Новая система, включающая S-вариант компактного и универсального лазера нового поколения L-703 от Hamar Laser, является последней в растущем семействе пакетов центровки, предназначенных для конкретных областей применения. Новый лазер L-703S устанавливается непосредственно в патроны и цанги шпинделей для выравнивания осей шпинделей передних бабок с направляющими, вспомогательными шпинделями и задними бабками на токарных станках, шлифовальных станках для работы по внешнему и внутреннему диаметру, токарных центрах и аналогичных станках. Кроме того, L-703S можно использовать для проверки прямолинейности направляющих во время профилактического обслуживания и сборки, а также для проверки поверхностных пластин.

Конструкция лазера L-703 нового поколения от Hamar Laser отличается значительно более высокой точностью и рядом заметных улучшений по сравнению с предыдущими моделями, говорит Род Хамар, президент Hamar Laser Instruments. Разработка нашей команды позволила нам уменьшить размер, стоимость и сложность, повысить точность и избавиться от мешающих проводов за счет добавления связи Bluetooth.

Благодаря уменьшению осевого пространства на 40 процентов по сравнению с предыдущей моделью L-700 модель L-703S гораздо лучше подходит для небольших токарных станков и токарных центров. Цена новой системы значительно ниже цены старого шпиндельного комплекта L-700.

Маленький и легкий, лазер L-703S подходит для всех видов токарных работ. От небольших токарных станков с числовым программным управлением и станков швейцарского типа до токарных станков с большой станиной.

Благодаря дальности действия, достигающей 15 метров, с помощью лазера, котором идет речь, можно быстро и легко проверять соосность даже очень больших токарных станков.

Система L-703S идет с пятиосевым решением Wireless Spindle & Scan Target нового поколения Hamar T-1296, с помощью которого можно легко проверять все четыре оси выравнивания шпинделя передней бабки относительно задней бабки.

Система T-1296 обеспечивает центральное разрешение 0,00025 миллиметра и угловое разрешение до 0,002 миллиметра на метр. Такой высокий уровень точности может значительно улучшить производительность станка, снизить процент брака и повысить производительность.

Данные Target T-1296 обновляются в режиме реального времени, поэтому ошибки выравнивания можно легко и быстро исправить без изменения настроек. Новая система выравнивает на 70 процентов быстрее, чем такие традиционные методы, как индикаторы использования и выравнивающие планки.

Настройка проста и требует лишь минимального обучения. В комплект системы L-703S обычно входит мишень T-1296 от Hamar Laser с угловой линзой диаметром 75 миллиметров и новое программное обеспечение для центровки S-1408 Lathe10 для токарных станков и токарных центров.

Софт Lathe10 на базе Windows использует систему Easy-Guide, которая помогает пользователям выполнять выравнивание шпинделя за шесть шагов, а также имеет экран выравнивания шпинделя по четырем осям для повторного выравнивания шпинделей в режиме реального времени. Комплекты L-703S можно настраивать в соответствии с уникальными требованиями пользователей с помощью различных аксессуаров и приспособлений.
