Резьбонакатная система Roll On Roll Off для применения на станках с числовым программным управлением

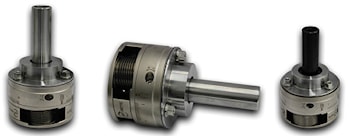

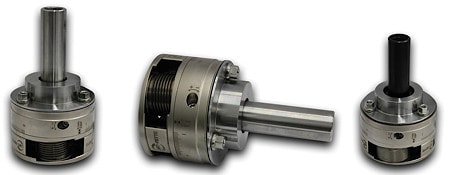

Резьбонакатная система Roll On Roll Off для применения на станках с числовым программным управлением  Компания Turning Concepts разработала систему Roll On Roll Off для накатывания осевой резьбы на станках с числовым программным управлением. Такой инструмент используется для накатывания резьбы наружного диаметра на конце детали. На станках же с числовым программным управлением шпиндель затем переворачивается, и при использовании системы Roll On Roll Off оператор просто скатывает деталь, не повреждая готовой резьбы. В составе системы устройство, которое установлено на головке для накатывания осевой резьбы. Устройство предотвращает открытие головки и делает возможным осевое прощупывание для предотвращения повреждения резьбы. Это простое устройство устраняет необходимость в ручном вмешательстве или дополнительном приспособлении для повторного закрытия головки перед накатыванием другой детали.

Устройство Roll On Roll Off позволяет подвижной части двухэлементной кулачковой муфты отделять примерно 70 процентов муфты каждой роликовой головки, делая возможной реализацию потенциала головки без полного ее открытия. В большинстве случаев дюйм резьбы может быть накатан за 1,5 секунды. При одноточечной же токарной нарезке нужно несколько проходов.

За один проход система Roll On Roll Off обеспечивает значительное, в большинстве случаев более чем 400-процентное, сокращение времени цикла нарезания резьбы. Система Roll On Roll Off поставляется в полностью собранном виде.

Большинство клиентов Turning Concepts смогло сделать хорошую деталь после пяти пробных попыток до начала производства. Обычно это оказывалось возможным в течение часа после установки инструмента в первый раз. Повторение заданий благодаря технологии числового программного управления позволяет затрачивать на настройку в среднем не более 15 минут.

Как часть системы Roll On Roll Off компания Turning Concepts разработала технологические карты, которые предоставляются вместе с системой, которая технически определяет необходимые настройки и программирование числового программного управления.

Благодаря доступу к библиотеке технологических карт, разработанных Turning Concepts, при использовании системы Roll On Roll Off можно использовать станок с числовым программным управлением, изготовленный любым производителем.

Библиотека этих технологических карт доступна для установки непосредственно в операционную систему на базе Windows станков Okuma с управлением P300, где она доступна для быстрой технической справки вместе с обучающей презентацией PowerPoint.

С момента появления системы Roll On Roll Off компания Turning Concepts продала более 130 таких систем. После использования системы Roll On Roll Off многие клиенты вернулись и купили несколько систем, оставив их настроенными для определенного потока.

Когда необходимость в закрытии головки перед каждым циклом устраняется, инструмент становится портативным в цехе и может использоваться на любом токарном или обрабатывающем центре с числовым программным управлением, что является значительным преимуществом в управлении изменениями рабочего процесса.

В настоящее время система Roll On Roll Off доступна с головками 15 размеров и широким диапазоном резьб. Работа с большинством материалов допускает накатывание резьбы, поэтому система Roll On Roll Off может использоваться в самых разных областях.
