Метрологические решения и ленточные пилы

Компания L.S. Starrett Co. продемонстрировала на выставке EASTEC 2019 свои новейшие решения, от технологии визуализации и оптических измерительных систем до устройств измерения несущей способности, поверхности и твердости. Были представлены новые электронно-цифровые измерительные инструменты и средства беспроводного сбора данных. Все эти предложения разработаны для того, чтобы поддержать переход металлообрабатывающей отрасли к Industry 4.0. Но, помимо метрологического, Starrett развернула на этой выставке еще один стенд, на котором была представлена линейка ленточных пил. Представленные Starrett решения для измерительных систем на видеооснове были оснащены новой цифровой видеосистемой HVR100 FLIP. Это первая в отрасли измерительная видеосистема, которая работает вертикально или сбоку в горизонтальном положении, что представляет собой уникальную функцию, разработанную для обеспечения универсальности применения. Применение HVR100 означает получение быстрых результатов измерений. Система обладает большим полем обзора, возможностью автоматического распознавания деталей и простыми в использовании измерительными инструментами.

Кроме того, Starrett продемонстрировала свою автоматическую систему видеонаблюдения AVR300, созданную для многократных измерений и автоматического сравнения с CAD-файлами. Данная система включает в себя как зум-оптику, так и сменные телецентрические линзы для обеспечения разрешения на микронном уровне и точных измерений поля обзора.

Компактный и экономичный настольный оптический компаратор HE400 с 16-дюймовым экраном также был представлен на измерительном стенде Starrett как дополнение к горизонтальному цифровому видеокомпаратору HDV500.

Система HDV500 сочетает в себе технологии визуальной и оптической компарации, оптимизируя лучшие функции обеих технологий, с уникально разработанной системой крепления сменных объективов, возможностью наложения цифровых данных go/no-go непосредственно из отдельных CAD-файлов и видеодетекцией кромок в реальном времени.

Был продемонстрирован видеомикроскоп KineMic KMR-FOV-M3, незаменимый там, где требуются простая настройка и определенный диапазон увеличения.

В состав видеомикроскопа входят цветная цифровая видеокамера, телецентрический объектив с фиксированным увеличением, универсальный компьютер с 21,5-дюймовым сенсорным экраном, программное обеспечение MetLogix M3 с функцией цифровой компарации, а также светодиодная подсветка.

Среди других относящихся к метрологии экспонатов были системы нагрузочного тестирования, в том числе продукты начального уровня L1, основанные на компьютерном тестировании несущей способности.

Оптимизированные для тестирования производства и контроля качества, системы эти просты в настройке, эксплуатации и обслуживании. Они годятся для выполнения широкого спектра испытаний, от установления предельных нагрузок и до приложения циклических нагрузок.

Кроме того, Starrett представила широкий спектр прецизионных измерительных инструментов, включая новые электронные цифровые микрометры, индикаторы, измерители высоты и новые измерители отверстий с поддержкой Bluetooth для беспроводного сбора данных через такие устройства и системы сбора данных, как Starrett DataSure.

И, разумеется, ключевую роль в поддержке инициатив Industry 4.0 с интенсивным использованием данных должно сыграть внедрение беспроводных технологий.

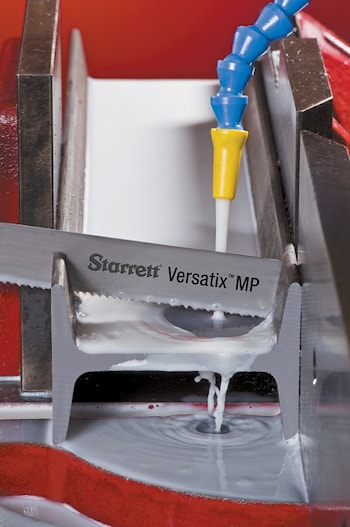

Что же касается новейших решений Starrett в области ленточных пил, то в их числе посетители EASTEC 2019 увидели биметаллические ленточные пилы Versatix MP. Полотна этих пил оснащены зубьями из кобальтовой стали M-42 с тройной закалкой и армирующей полосой из легированной стали.

Запатентованная конструкция зуба способствует разрежению напряжений во время резания. Благодаря этому реже ломаются зубья и существенно увеличивается срок службы полотна. Эта специальная конструкция минимизирует защемления при резании металлических конструкций и пучков металлических стержней.

Технология Starrett, по которой изготавливают ленточные пилы Versatix MP, носит название bi-metal unique. Уникальная биметаллическая система Starrett соединяет две полосы высокоскоростной стали с подложкой из стали, выплавленной с использованием Solid-State Diffusion Bonding.

Вместо единой полосы, приваренной к внешней стороне стальной подложки, этот процесс соединяет две полосы высокоскоростной стали с каждой из сторон верхнего края стальной подложки с использованием сильного нагрева и давления.

Площадь контакта между подложкой и высокоскоростной сталью увеличивается на 170 процентов по сравнению с обычной электронно-лучевой или лазерной сваркой. Этот новый процесс создает более прочное и долговечное полотно.
