Придание вертикальному обрабатывающему центру горизонтальной составляющей
28.09.2018

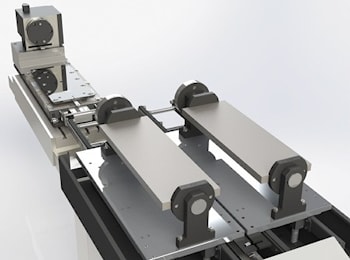

Для придания оборудованному системой автоматической смены паллет вертикальному обрабатывающему центру преимуществ горизонтального обрабатывающего центра требуется четвертая ось, говорит представитель компании Midaco. Это делается путем добавления в новую или существующую систему автоматической смены паллет системы цапф Midaco и вертикальной поворотной лицевой панели. Для обеспечения универсальности крепления и большей производительности не требуется проводного управления. Система цапф Midaco включает блок привода четвертой оси и две цапфы. Индивидуальная цапфа доступна отдельно. Система работает с любым поворотным указателем четвертой оси, который не входит в комплект. Цапфа монтируется на каждом поддоне системы смены поддонов за пределами вертикального обрабатывающего центра. После переноса в область обработки цапфа зажимается на приемнике Midaco и автоматически входит в контакт с четвертой осью. Система цапф представляет собой экономичное решение для увеличения возможностей вертикальной обработки путем достижения возможности всесторонней обработки без необходимости использования проводного управления. Степень универсальности обработки увеличивается путем добавления вертикальной вращающейся лицевой панели, которая также установлена на поддоне для нескольких вариантов крепления.
Midaco Corporation производит системы автоматической и ручной смены паллет, которые адаптируются к большинству обрабатывающих центров. При этом размеры поддонов могут быть от 324 на 267 миллиметров до 4826 на 1829 миллиметров, грузоподъемность же до 14528 килограммов при условии равномерности распределения заготовок и деталей на поддонах.
Такая система сокращает время простоя шпинделя, вызываемого необходимостью перезагрузки детали и переустановки крепежа. Как только загрузка поддона или деталей завершена, следующий поддон или задание вводятся в станок за считанные секунды.
Вместе взятые, и загрузка заготовок-выгрузка деталей, и различного рода проверки и внеочередные прерывания, являются причиной того, что сегодня средний обрабатывающий центр проводит в простоях до 70 процентов рабочего времени. Система же смены поддонов Midaco является способом устранения ненужных простоев.
Поскольку все операции загрузки-выгрузки и постановки задач выполняются вне станка, и производительность, и эргономика максимизируются. Автоматические системы смены поддонов Midaco легко устанавливаются с правой или с левой стороны, а иногда с обеих сторон нового или существующего обрабатывающего центра. В движение эти смены приводятся сервоприводами.
В дополнение к системам автоматической и ручной смены поддонов Midaco имеет предложить Lift Off Pallet Systems и большие автоматические устройства смены паллет для портальных фрез и других станков, в которых не предусмотрено перемещение по оси Y.
