Лазерная система для обработки трехмерных деталей

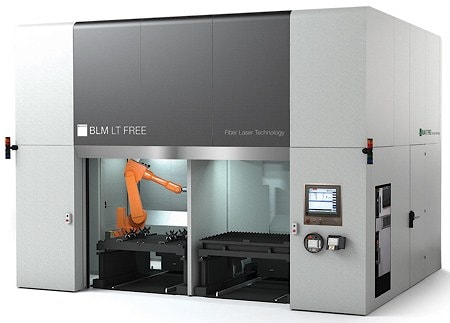

BLM GROUP USA объявила о выпуске LT-FREE, пятиосевого волоконно-лазерного станка, предназначенного для резания трехмерных формованных или фасонных деталей. Таких, как, например, изогнутые трубы, гидроформированные трубы, сварные соединения и штампованные или плоские листы. Деталь не перемещается во время операции резания, так как свобода перемещения лазерной головки гарантирует гибкость и точность изготовления конечной детали.

На станке LT-FREE можно выполнять резы близко друг к другу, с помощью лазера разделяя одну и ту же изогнутую трубу на множество деталей и добиваясь существенной экономии материала. Такие традиционные операции, как резание, сверление, пробивание отверстий, фрезерование, которые обычно выполняются последовательно, теперь можно выполнять на одном станке. Это избавляет от необходимости дополнительных переустановок заготовок и инструмента, уменьшает объем металлообработки, исключает необходимость инвентаризации незавершенных процессов и позволяет обходиться гораздо меньшим пространством для хранения, говорит представитель BLM GROUP USA. Серия LT-FREE включает универсальную версию HIGH FLEX для изогнутых и гидроформированных труб, плоских и глубоко вытянутых листов или сварных узлов. Версия PIECE VALUE с поворотным рабочим столом и автоматической загрузкой-выгрузкой предназначена для высокопроизводительной металлообработки. Версия же ENTRY LEVEL с двойным фиксированным столом предусмотрена для изготовления деталей различных конфигураций.

Станок LT-FREE идет с программным обеспечением, разработанным также BLM GROUP USA. Данный софт может использоваться для программирования деталей практически любой сложности в простой, удобной для пользователя трехмерной графической среде. Мощность привода LT-FREE достигает 5 киловатт, размеры стола метр на полтора, ход по оси X составляет 290, по оси Y 93, по оси Z 73 сантиметра. Станок предназначен для обработки заготовок из мягкой стали, меди, алюминия, латуни, нержавеющей стали и оцинкованной стали.

Возможные варианты использования включают обрезку и вырезание прямо на изгибе, получение высококачественных и точных срезов, пригодных для сварки роботами на более поздней стадии сборки, вырезание деталей из гидроформированных заготовок, а также резание или обрезку в любом месте на изогнутой трубе без ограничения доступа к заготовке. Еще можно подрезать детали из листового металла и вырезать нужные элементы из собранных рам или компонентов.
