Тиски для зажатия заготовок при пятиосевой обработке
23.03.2017

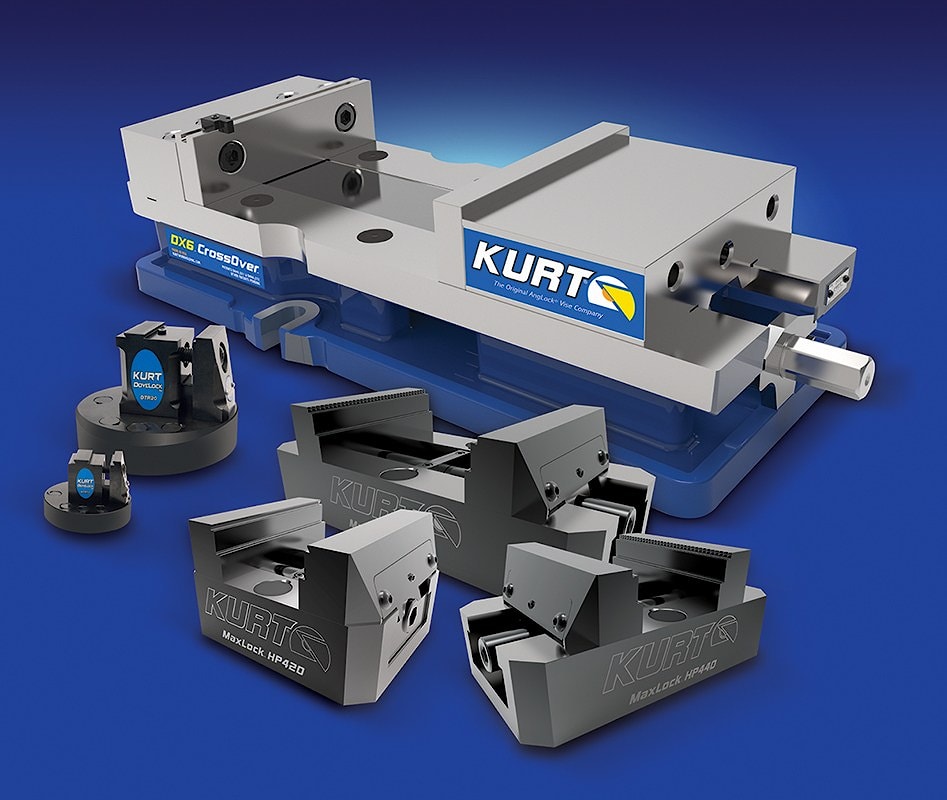

Kurt Workholding представляет шесть новых типов зажимов тисочного типа для пятиосевой металлообработки, в том числе для высокоточной. Новая серия MaxLock HP самоцентрирующихся зажимов представляет собой изделия, обеспечивающие максимальную жесткость крепления деталей при пятиосевой их обработке.
Конструкция изделий способствует нейтрализации отклонений щечек и подъема обрабатываемых деталей благодаря дизайну AngLock и новой запатентованной системе управления подъемом. Обеспечивая воспроизводимость плюс-минус 0,0005 дюйма, они имеют осевую линию, которая легко настраивается по центру вращения стола. Зажатие может быть достигнуто как для наружного, так и для внутреннего диаметра. Доступны три размера, то есть модели длиной 5, 7 или 9 дюймов, и каждая из них доступна с рифлеными щечками или с щечками в виде ласточкина хвоста.
Серия пятиосевых зажимов Kurt DTR DoveLock с щечками в виде ласточкина хвоста дополнена двумя новыми реверсными моделями, появление которых тем самым расширяет диапазон ширин заготовок. Для удержания заготовки, детали в зажимном устройстве DoveLock требуется зажать не более одной восьмой дюйма тела заготовки. Конфигурация «ласточкин хвост» упрощает работу с заготовкой, исключая необходимость в механических губках. DoveLock обеспечивает точное зажимное усилие, достигающее 4 тысяч фунтов. Так удается удерживать обрабатываемую деталь без ее искривления, обеспечивая легкий доступ к пяти сторонам заготовки.
А вот тиски Kurt DX6 CrossOver предназначены для точного программно-управляемого производства металлорежущего инструмента. Тиски DX6 взаимозаменяемы с популярными тисками Kurt D688 с одинаковыми высотами ложа и расстояниями от шпонки до неподвижной щечки. Этот зажим сочетает в себе множество конструктивных особенностей, включая функции AngLock и Pull-Type в сочетании с новой 4-болтовой стационарной щечкой. Данное сочетание обеспечивает оптимальную стратегию зажатия заготовок. В данном случае предусмотрено полное 9-дюймовое раскрытие щечки при внутреннем ее расположении.
При автозагрузке держателя режущего инструмента любое смещение зажима к шпинделю может привести к повреждению конуса шпинделя. Такое смещение ведет к увеличению биений, уменьшая долговечность и держателя инструмента, и самого инструмента, и всего ...
Американская компания Walter является изготовителем режущих инструментов и оборудования для фрезерования, сверления и бурения. Работая в данной сфере уже более 80 лет, предприятие установило собственные стандарты и традиции производства на рынке ...

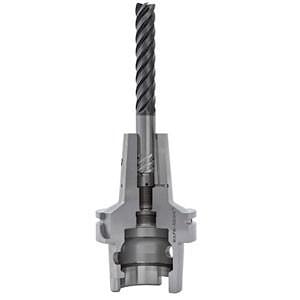

Система Safe-Lock зажима инструмента, разработанная конструкторами специализирующейся в данной области компании Haimer, предохраняет от вырывания из держателей круглых хвостовиков режущих инструментов. Данная конструкция представляет собой сочетание ...

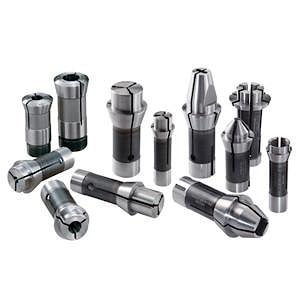

Производители малых прецизионных деталей, применяющихся, например, в медицинской или аэрокосмической промышленности, ценят высокое качество инструментальных и заготовочных цанг, которые должны быть и без заусенцев, и с гарантированной соосностью. ...

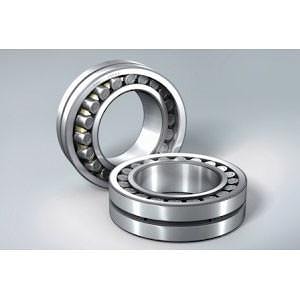

Компания NSK разработала новую серию долговечных сферических шарикоподшипников для вибрационных машин, которые используются при фрезеровании и шлифовании в строительной промышленности. Срок службы новых шарикоподшипников увеличился более чем в два ...

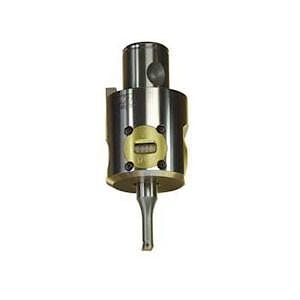

Британская компания WNT начала производство новой серии расточных головок с цифровым индикатором, которые, помимо всего прочего, используются для сверления отверстий минимального диаметра. Новые устройства Digital Monobloc отличаются микронной ...

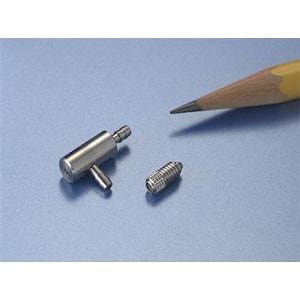

Компания Lee Products, специалист в области изготовления миниатюрных деталей, начала производство новых форсунок с углом конического факела распыла 50°. Эти устройства дают точное регулируемое распыление и имеют компактную конструкцию. Существуют ...
Компания BIG Kaiser ввела серию инструмента большого диаметра Kaiser 318. Это полная инструментальная система, рассчитанная на работу с различными алюминиевыми и стальными компонентами, оптимизированная для двухрезачной черновой расточки, точной ...
При обработке литых и закаленных деталей можно столкнуться с рядом проблем. Пыль, металлические опилки и другие отходы могут повредить зажимное приспособление. По крайней мере, так было до недавнего времени. Уникальные зажимные устройства TOPlus ...

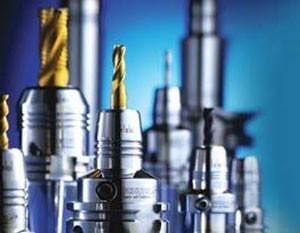

После того, как инженеры Schunk переконструировали гидравлические инструментодержатели Schunk Tendo, последние оказались способными к зажиманию различных типов режущих инструментов с цилиндрическим хвостовиком непосредственно в себе, без ...
