Инструментодержатель с гидравлическим обжатием

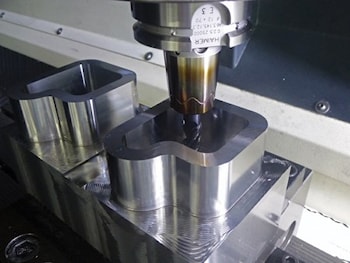

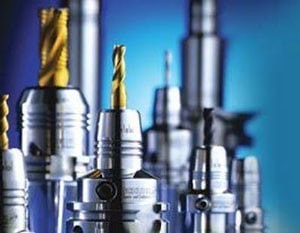

После того, как инженеры Schunk переконструировали гидравлические инструментодержатели Schunk Tendo, последние оказались способными к зажиманию различных типов режущих инструментов с цилиндрическим хвостовиком непосредственно в себе, без использования переходников. Точнее, стальной переходник как конструктивный элемент зажима остался, но унифицировался. В результате известный зажим стал еще более универсальным, способным к решению различных технических задач. И смог передавать на 15 процентов больший крутящий момент.

Гидродержатели Tendo используются для повышенной точности выполнения целого ряда производственных процессов, в числе которых высокоскоростная металлообработка, тяжелое фрезерование, внутреннее шлифование, растачивание, снятие фасок, точное рассверливание и точное шлифование инструмента. Переходники Tendo позволяют операторам осуществлять зажим хвостовиков различных диаметров в одном и том же держателе, что способствует гибкости и экономии расходов. Все гидродержатели Tendo представляют собой полностью закрытые системы, защищенные от попадания грязи, смазочно-охлаждающих жидкостей, смазочных материалов и стружки. По выбору они предлагаются с опцией микроскопически точной радиальной регулировки длины.

Хорошо известные и зарекомендовавшие себя преимущества гидродержателей Tendo остались неизменными. Стальной переходник, окруженный гидравлической жидкостью, выполняет функцию крепления режущего инструмента. Как только начинается процесс зажатия, внутренний поршень вталкивает гидравлическую жидкость в окружающую переходник полость. Высокое давление равномерно обжимает переходник вокруг хвостовика любого режущего инструмента. При этом режущий инструмент с различными хвостовиками удерживается с большой степенью концентричности. Биения не превышают 0,003 миллиметра.

Значительное зажимное усилие вытесняет масло в паз зажимного отверстия. Области зажима всегда остаются сухими, и передача высокого крутящего момента обеспечивается на всех скоростях вращения шпинделя. Кроме того, гидравлическая система поглощает колебания, присущие таким процессам, как резка или шлифовка, что и минимизирует биения. Новая конструкция инструментодержателя увеличила срок службы инструмента в четыре раза. Значительно улучшилось и качество поверхности обрабатываемых деталей.

Сергей ЗОЛОТОВ
