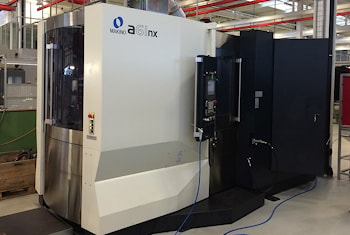

Рост обрабатывающего потенциала новых станков Makino a51nx и a61nx
31.07.2014
Новые горизонтальные обрабатывающие центры Makino a51nx и a61nx расширяют возможности уже неплохо зарекомендовавшей себя серии A. Множество технологий обеспечивает производительность следующего поколения, точность и надежность. Разработанные с большими рабочими зонами, усовершенствованными литыми станинами и усовершенствованными направляющими оси и шпинделя, станки NX обнаруживают жесткость, скорость и точность, намного превосходящие эти качества обычных станков. Увеличенное осевое пространство моделей a51nx и a61nx позволяет размещать в рабочей зоне гораздо большие заготовок. Или больше заготовок на одном держателе. Резерв a51nx перемещения по оси X составляет 560 миллиметров, по осям Y и Z по 640 миллиметров, что дает самую большую в отрасли рабочую кубатуру 0,23 кубометра. Увеличение хода по оси Y дает 14-процентное увеличение рабочей зоны. Стандарт a61nx, это 730 миллиметров по оси Х, 650 миллиметров по оси Y и 800 миллиметров по оси Z, ход по которой увеличен. Увеличенная высота колонки a61nx расширяет ход по Y до 730 миллиметров, что делает станок подходящим для обработки больших литых заготовок. Благодаря расширенному Z-измерению максимальная длина a51nx и a61nx увеличена до 430 и 510 миллиметров соответственно. На станки a51nx и a61nx устанавливаются новые, более мощные стандартные и дополнительные шпиндели. 22-киловаттный привод стандартного шпинделя дает 14 тысяч оборотов в минуту и номинальный крутящий момент в размере 240 ньютонметров, на 19 процентов больше по сравнению с предыдущей моделью. Дополнительный шпиндель на 300 ньютонметров предназначен для высоких темпов металлоудаления при обработке черных металлов.
Наряду с двумя новыми шпинделями и нынешний шпиндель с охлаждением сердечника и 20 тысячами оборотов в минуту также остается доступен в качестве опции на станках a51nx и a61nx. Дизайн станины и улучшения направляющих обеспечивают станкам NX более высокие жесткость, грузоподъемность и точность. Улучшенная жесткость роликовых направляющих ускорила металлоудаление, уменьшила вибрацию и увеличила срок службы инструмента.
Апгрейд станин и направляющих позволяет клиентам эффективно использовать дополнительный 14-процентный Y-ход. Осевое ускорение каждого из станков составляет 1G. Мощные сервомоторы и более жесткое литье увеличивают ускорение.
Кроме того, модели NX имеют стандартно моторизованный с помощью двигателя Direct Drive B-осевой стол, что ощутимо ускоряет индексирование по сравнению с червячно-механическим приводом предыдущего стола NCRT.
Двигатель включает в себя систему управления инерцией, регулирующую скорость и ускорение стола в зависимости от нагружения поддонов. Скорость двигателя может привести к уменьшению числа станков, необходимых в автопроме, требующем большого количества инструмента.
Кроме того, двигатель снижает сложность B-оси и устраняет зазоры и износ деталей. Станки Makino имеют репутацию надежных, кроме того, известны низкими эксплуатационными расходами. В станках же NX проверенная конструкция и надежность сочетаются с новыми функциями.
