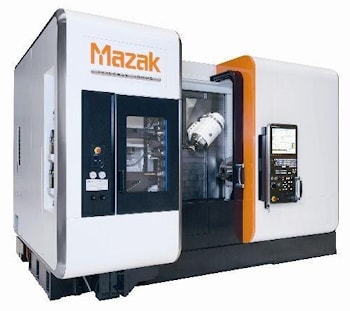

Компактный многозадачный станок для комплексной обработки Mazak Integrex i-200S

Компания Mazak представила многозадачный станок Integrex i-200S, предназначенный для точной и эффективной обработки средних деталей сложной формы. Весь цикл обработки – от черновой до финишной – осуществляется с одного установа. Станок имеет два токарных шпинделя и один фрезерный шпиндель. Площадь платформы устройства составляет 157,1 х 110,2 дюйма. Станок выполняет операции по токарной, фрезерной обработке, сверлению отверстий и нарезанию резьбы, а также по пятиосевой контурной обработке. По словам специалистов компании Mazak, применение нового многозадачного станка позволит сократить продолжительность производственного цикла, увеличить качество обработки поверхности и снизить расходы на обработку детали.

Скорость вращения обоих токарных шпинделей составляет 5000 оборотов в минуту. Максимальный диаметр обрабатываемого прутка равен 76 мм. Конструкция главной шпиндельной бабки позволяет выполнять как обработку на низкой скорости деталей из тяжелых металлов, так и высокоскоростную обработку деталей из алюминия и других цветных металлов. Второй шпиндель также имеет встроенный привод, что ускоряет процесс выполнения дополнительных операций.

Вертикально расположенный фрезерный шпиндель мощностью 22 кВт имеет скорость вращения 12 000 оборотов в минуту. Диапазон вращения поворотной оси В составляет от -30 до 240 градусов. Кулачковый привод оси В обеспечивает точность и надежность обработки, сокращая мертвый ход между деталями. Инструментальный магазин на 36 единиц обеспечивает быструю замену инструмента без прерывания процесса обработки. Возможно увеличение количества инструментов до 72.

Система роликовых направляющих MX hybrid от компании Mazak снижает воздействие вибрации, обеспечивая более продолжительный срок службы и долговременную точность обработки. Линейный ход составляет 249 мм по оси Х, 615 мм по вертикальной оси Х и 125 мм по оси Z ниже центральной линии. Максимальный диаметр обрабатываемой детали равен 657,8 мм. Управление многозадачным станком Integrex i-200S осуществляется посредством системы ЧПУ Matrix 2, разработанной компанией Mazak.
