Линейный привод точной проволочной электроэрозионной резки

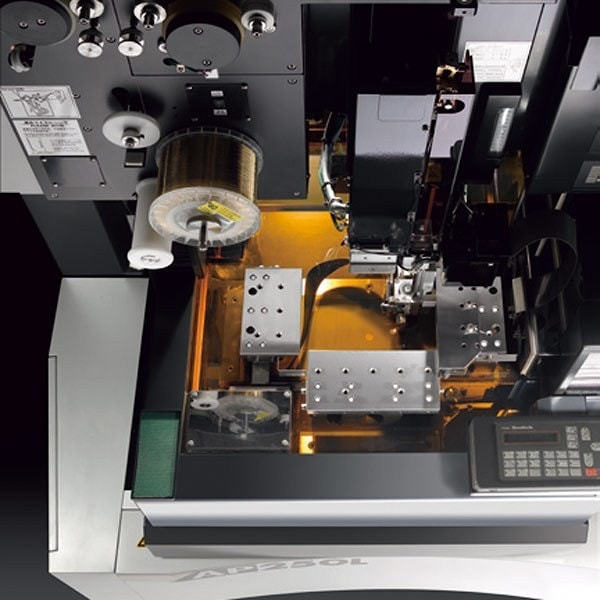

В числе прочих достижений, представленных в сентябре 2012 года на ежегодной чикагской выставке International Manufacturing Technology Show компания Sodick, специализирующаяся на оборудовании для электроэрозионной металлообработки, представила агрегат AP250L. Комбинация линейного привода и портальной конструкции позволила значительно улучшить точность позиционирования и обработки. В полной мере использованы преимущества быстрого беззазорного осевого движения при сведении к минимуму деформаций конструкции станка во время движения оси. Новый диэлектрический чиллер и функция регулирования уровня поверхности обеспечивают стабильность производительности металлообработки с момента включения агрегата. Технология электроразрядной металлообработки пятого поколения LP2W включает систему Perfect Active Control, которая позволяет одновременно контролировать высокоскоростной электрический разряд и осевые движения с помощью серийной коммуникационной технологии, обеспечивающей скорость обмена до 1 гигабита в секунду. Масляный станок имеет функцию Eco Cut O, которая позволяет использовать масляный диэлектрик для реализации той же скорости резания, что и водяной. При том чистота готовой поверхности не превышает 0,15μmRa.

Удобству производства операций способствует конструкция рабочего стола, вклбючающая три рамы. Оптимальное расположение клапанного блока и контроллера позволяет оператору обрабатывать каждую деталь на одном и том же месте. Максимальный вес заготовки 80 килограммов, максимальные размеры 400 на 270 на 100 миллиметров. Перемещение по осям X, Y и Z составляют 250, 150 и 120 миллиметров соответственно, по осям U и V 35 и 35 миллиметров соответственно. Угол конуса на высоте 120 миллиметров плюс-минус 7 градусов. Диаметр проволоки от 0,05 до 0,2 миллиметра. Натяжение проволоки от 3 до 25 ньютонов. Максимальная скорость подачи проволоки 250 миллиметров в секунду. Фильтрация диэлектрика осуществляется с использованием двух сменных бумажных фильтров.
