Станок для электроэрозионной обработки металлов EDBV3 от компании Makino осуществляет обработку в 7 раз быстрее
16.01.2013
Японская компания Makino начала выпуск сверлильных станков для электроэрозионной обработки металлов модели EDBV3, разработанных с применением новой технологии сверления охладительных отверстий. Применение данного устройства позволит значительно ускорить обработку деталей из сплавов никеля, применяемых в авиационной промышленности.
Сверлильный станок с ЧПУ характеризуется высокой скоростью обработки, универсальностью применения и высоким уровнем надежности. Сверление отверстий различных форм и размеров осуществляется с одного установа. Применение данного устройства позволит повысить производительность, а также снизить расходы на инструментальную оснастку, поскольку нет необходимости приобретать дополнительные сверлильные инструменты. Система подачи СОЖ осуществляет своевременное охлаждение рабочей зоны, что позволяет реактивному двигателю нагреваться до температуры 1500 °C и выше без риска перегрева, увеличивая КПД топлива.
Особая конструкция позволяет осуществлять замену инструмента всего за 30 секунд, что делает возможным быстрое переключение с одного размера отверстия на другой. Инструментальный магазин рассчитан на 24 гнезда. Автоматическая настройка и смена инструмента позволяет устройству долгое время функционировать в автономном режиме.

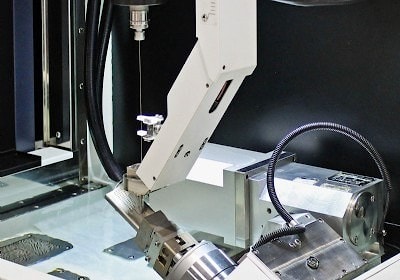

Поворотный стол с осью С допускает диаметр электрода до 0,2 мм. Скорость вращения сверла составляет 1000 оборотов в минуту. Инструмент выдерживает внутреннее давление в 10 Мпа, что объясняет быструю работу и высокую скорость съема металла. Качество и надежность обработки обеспечиваются благодаря особой системе, предполагающей осуществление процесса сверления в диэлектрике на водной основе. Скорость бурения охладительного отверстия в 7 раз превышает данный показатель у предыдущей модели сверлильного станка.
Станок EDBV3 оснащен современной контрольной системой, которая управляет процессом осуществления многих операций, предотвращая сбои и ошибки. Интерфейс ориентирован на пользователя, настройка выполнения операции осуществляется на мониторе посредством выбора данной операции в меню. Работа оператора упрощена в значительной степени.
Линейный ход по осям Х, Y и Z равен, соответственно, 370, 270 и 500 мм. Рабочий стол, размер которого составляет 250 х 270 мм, выдерживает нагрузку от 5 до 15 кг. Станок для электроэрозионной обработки металлов EDBV3 может применяться, помимо авиационной промышленности, при производстве медицинского оборудования, топливных форсунок, фильтров и других подобных деталей.
