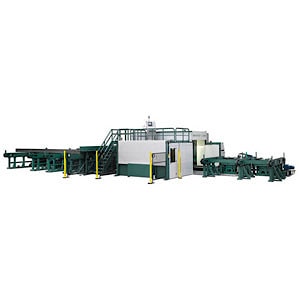

Установки для лазерной резки труб LT Jumbo компании BLM group

Предприятие BLM group является одним из ведущих производителей гибочных прессов, обрабатывающих центров и установок для лазерной резки, холодного распила и измерения труб. Компания лидирует на рынке металлообработки в течение более 50 лет.

В настоящее время фирма представляет вниманию пользователей новую серию установок для автоматической лазерной резки труб LT Jumbo. Она предназначена для точной обработки крупногабаритных толстостенных труб. Благодаря высокому качеству и уровню производительности инновационные модели составляют конкуренцию плазменным системам, которые широко используются для таких же целей.

Установки LT Jumbo применяются как при резке мягких и гибких материалов, так и при обработке твердых сплавов и нержавеющей стали. С помощью нового оборудования пользователи могут осуществлять обработку круглых, квадратных и прямоугольных труб, скашивать кромки, просверливать конические отверстия.

Диапазон диаметров обрабатываемых изделий может составлять от 75 до 508 мм, длина которых не превышает 18 м. Усовершенствованная лазерная технология позволяет совершать быструю, эффективную и точную обработку партий заготовок любого объема.

Основным преимуществом новых моделей является высокий уровень автоматизации. Все операции по загрузке, выгрузке и резке управляются системой контроля с программным обеспечением, при помощи которого выбирается наиболее эффективный метод обработки. Поскольку все действия выполняются запрограммированными командами, оператору не требуется производить настройку оборудования вручную. После размещения на погрузочном устройстве трубы одна за другой движутся по транспортеру для линейного перемещения с помощью автоматической системы загрузки.

На начальном этапе патрон заднего привода захватывает трубу и передает ее следующим зажимным устройствам, затем осуществляется подача заготовок в зону резания. Зажимные патроны работают до тех пор, пока не завершится резка всей трубы.

В соответствии с установленными параметрами два парных зажимных устройства и зажимной патрон шпинделя размещают заготовку под пятиосевой режущей головкой. Перемещение шпиндельной бабки вместе с движением трубы позволяют осуществлять обработку изделия по всей длине. Резка производится в передней или задней части от патрона основного шпинделя и между второстепенными зажимными устройствами с небольшим количеством металлических отходов. Особая конструкция предоставляет удобный доступ к рабочей зоне.

После завершения цикла операций готовые изделия в зависимости от длины выгружаются на специально программируемые приспособления. Детали, длина которых не превышает 3 м, выгружаются на конвейер, предназначенный для малогабаритных изделий, трубы длиной 18 м помещаются на транспортер для крупных деталей.

Инновационные установки LT Jumbo используются в сфере производства сельскохозяйственного и строительного оборудования, в судостроении, при изготовлении тяжелых станков, в топливной, горнодобывающей промышленности и многих других.

Татьяна Кравченко
