Оптимизация контроля затяжного механизма шпинделя станка с ЧПУ с помощью датчиков IO-Link

При автоматизированной механической обработке на станках с ЧПУ надежность затяжного механизма шпинделя имеет решающее значение для предотвращения случаев выпадения инструмента, повреждения деталей и незапланированных простоев. Для контроля зажима инструмента системы управления станком должны надежно определять три механических состояния. Это состояние разжима для смены инструмента, состояние зажима при наличии инструмента и состояние зажима при отсутствии инструмента. В традиционных конфигурациях используются три отдельных индуктивных датчика приближения, установленных на специальных механических кронштейнах внутри корпуса шпинделя.

Поскольку современные шпиндели характеризуются минимальными внутренними зазорами, установка нескольких кронштейнов, прокладка отдельных кабелей и настройка дискретных точек механического срабатывания создают существенные трудности на этапе сборки.

Кроме того, условия эксплуатации, характеризующиеся постоянной сильной вибрацией, приводят к постепенному смещению физических кронштейнов.

Смещения менее чем на миллиметр могут вызвать ложные срабатывания во время циклов смены инструмента, что приводит к остановке производства и требует вмешательства технического специалиста для повторной калибровки переключателей.

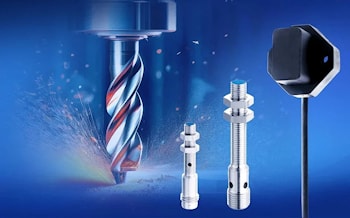

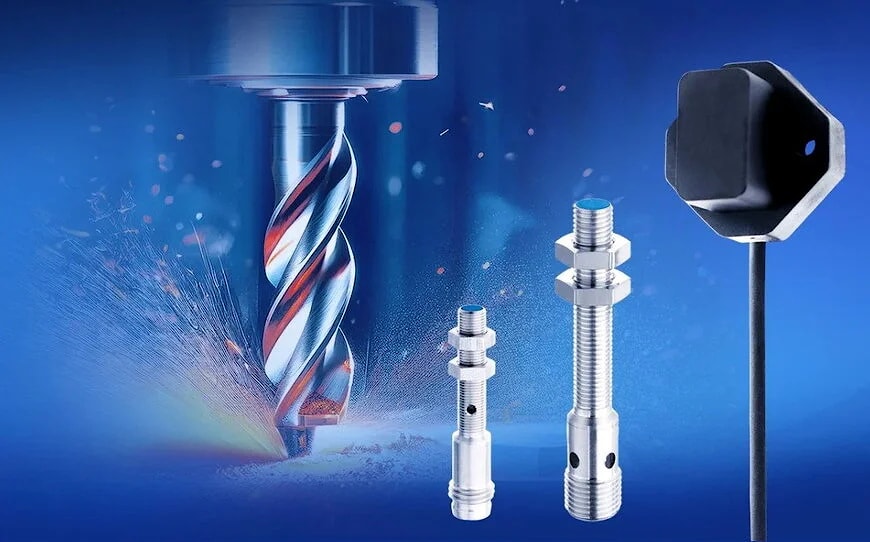

Для решения проблем механического дрейфа и пространственных ограничений производители оборудования и эксплуатирующие предприятия внедряют интеллектуальные датчики положения Contrinex в качестве комплексного решения для мониторинга.

Вместо контроля отдельных физических точек с помощью разрозненных датчиков приближения в данной системе используется один высокоточный измерительный датчик с интерфейсом IO-Link, позволяющий непрерывно отслеживать полный ход тяговой штанги.

Непрерывный контроль перемещения обеспечивает получение данных об абсолютном положении на протяжении всего цикла зажима.

Контроллеры оборудования задают три критически важные рабочие позиции в цифровом формате с помощью программного обеспечения для настройки, что исключает необходимость ручной механической регулировки внутри зоны перемещения шпинделя.

Интеграция измерительных устройств с поддержкой IO-Link обеспечивает возможность цифровой параметризации и диагностики, а также прозрачность технологического процесса непосредственно в архитектуре автоматизации оборудования:

Специалисты задают и регулируют пороги переключения в цифровом режиме, что исключает необходимость доступа к механическим кронштейнам и использования ручных инструментов.

Измерения абсолютного перемещения позволяют контроллеру оценивать скорость хода, повторяемость позиционирования и стабильность усилия зажима, выявляя признаки механического износа до выхода оборудования из строя.

При установке сменного датчика мастер-устройство IO-Link автоматически загружает существующие параметры, что исключает необходимость ручной настройки и ускоряет процесс технического обслуживания.

Встроенная система контроля внутренней температуры и диагностические оповещения отслеживают уровень внешних воздействий внутри узла шпинделя, обеспечивая возможность проведения технического обслуживания на основе прогнозирования состояния.

Объединение трех механических переключателей в одном интеллектуальном датчике позволяет сократить количество элементов механического крепежа, упростить общую конструкцию шпиндельного узла и устранить несколько потенциальных точек механического отказа.

Прочная конструкция датчика устойчива к воздействию постоянных сильных вибраций, что предотвращает ложные простои, вызванные смещением кронштейна.

Переход от механических точек срабатывания к цифровым системам непрерывного измерения позволяет производственным предприятиям сократить трудозатраты на пусконаладку и объем работ по техническому обслуживанию, а также защитить дорогостоящее оборудование с ЧПУ от повреждений, вызванных неправильным зажимом инструмента.
