Сверление и зенкование неровных поверхностей без образования отметок

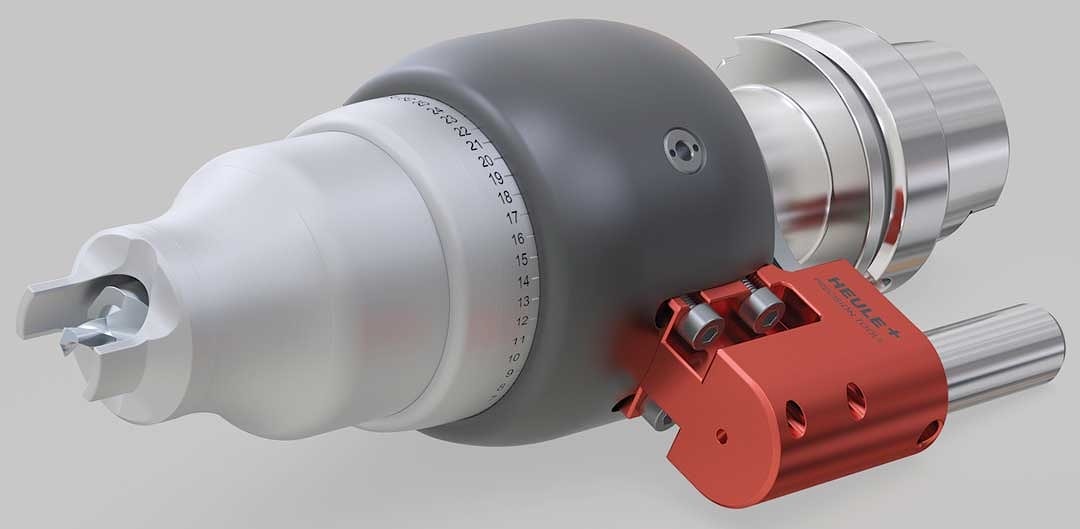

Компания HEULE Tool предлагает модель COMP V3, специально разработанную для выполнения различных операций сверления и зенкования на ровных поверхностях с высокой точностью и без повреждения заготовки. Этот регулируемый инструмент можно использовать для сверления и зенковки или только для зенковки. Система COMP V3 разработана для повышения производительности за счет устранения неточностей, связанных с ручным зенкованием, и значительной экономии времени цикла. Неповоротная опорная ножка предотвращает повреждение заготовки во время работы, что делает ее подходящей для ответственной обработки поверхностей.

Этот инструмент обеспечивает точную регулировку глубины фаски до 0,02 миллиметра и глубину сверления до двух диаметров с возможностью подачи охлаждающей жидкости через отверстие.

Система Heule COMP V3 позволяет создавать чистые и точные зенковки из различных материалов, включая алюминий, титан и композиты, что делает данный инструмент подходящим для изготовления ответственных компонентов самолетов.

Таких, как направляющие сидений, напольные панели, конструкционные элементы, алюминиевые колеса и дорогостоящие алюминиевые отливки.

Инструмент оснащен технологией двойной компенсации для обеспечения точной и аккуратной регулировки. Контактное кольцо сжимается по мере сверления отверстия, а держатель контактного кольца сжимается после достижения заданной глубины зенковки.

Данная технология позволяет изменять размер детали на плюс-минус 3,75 миллиметра с шагом по высоте 0,02 миллиметра. Инструмент разработан для применения в аэрокосмической отрасли и других областях, где требуется сверхвысококачественная обработка поверхности.

В комплект инструмента COMP V3 входят регулировочное кольцо, держатель контактного кольца, контактное кольцо и твердосплавное ступенчатое сверло.

На первом этапе головка инструмента соприкасается с заготовкой. По мере того, как твердосплавное ступенчатое сверло сверлит отверстие, контактное кольцо поднимается вверх. Сверло продолжает работать до достижения заданной глубины зенковки.

Когда зенковка достигает максимальной глубины, держатель контактного кольца и контактное кольцо поднимаются совместно, в то время как сверло остается неподвижным.

Затем сверло извлекается, и остается готовая деталь. Инструмент COMP V3 имеет пружинный механизм и предназначен для зенковки отверстий определенного размера.

После того, как фаска определенного размера сформирована, поверхность инструмента прекращает вращение при контакте с деталью, и режущий инструмент не может продвигаться дальше в деталь.

Использование высокоэффективной резьбовой системы для быстрой смены режимов сверления и зенкования оптимизирует рабочий процесс.

Каждый инструмент COMP разрабатывается с учетом требований заказчика. При этом используются общие компоненты для обеспечения легкой интеграции в существующие системы.
