Токарно-фрезерный станок японского производства

Токарно-фрезерный станок японского производства

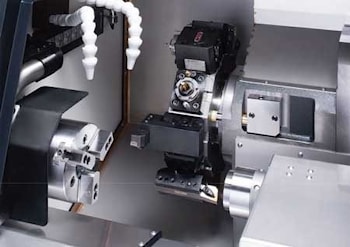

Новый японский станок GEN TURN C 42MYS от Expand Machinery представляет собой небольшой шестиосевой токарно-фрезерный станок с вспомогательным шпинделем, обеспечивающий возможность осевого и радиального фрезерования/сверления на всех десяти инструментальных станциях. Ось Y используется в револьверной головке для фрезерования и сверления вне центральной линии. Эта универсальная конструкция обеспечивает гибкость при эффективной работе с патроном и оправкой и подходит для изготовления готовой детали всего за одну операцию.

Доступны версии для стержней диаметрами 42 миллиметра и 52 миллиметра. Для закрепления заготовки можно использовать шестидюймовые патроны на главном шпинделе и пятидюймовые патроны на вспомогательном шпинделе. В станке используется система управления FANUC 0i-TF Plus, обеспечивающая надежность и простоту эксплуатации.

Двунаправленная инструментальная револьверная головка с быстрой индексацией и десятью позициями использует систему инструментов, установленную на жестком основании. Количество инструментов можно увеличить с помощью держателей инструментов, вмещающих несколько инструментов, за счет смещения револьверной головки по оси Y.

Инструмент на жестком основании обеспечивает повышенную стабильность резания и улучшенные характеристики выравнивания и центрирования инструмента. Внутренние и внешние инструменты можно комбинировать на любой инструментальной станции для обеспечения гибкости настройки инструментов.

Приводные инструменты можно использовать на всех инструментальных станциях, а приводные инструменты с двумя концами могут выполнять обработку спереди и сзади на обоих шпинделях, что позволяет увеличить количество инструментов для обработки заготовок более сложных деталей.

Двойные оппозитные главный и контршпиндель полностью синхронизированы для точного перемещения заготовок даже на обработанных поверхностях неправильной формы. Оба шпинделя оснащены высокопроизводительной осью C, которая обеспечивает 360 тысяч радиальных положений, а также возможность полной контурной обработки.

Можно осуществлять даже одновременную контурную обработку по четырем осям. Радиальное положение шпинделя во время резания точно фиксируется мощным гидравлическим дисковым тормозом.

Устройство для наладки инструментов Marposs входит в стандартную комплектацию, что помогает сократить время наладки и повысить общую эффективность производства. Входящий в комплект уловитель деталей помещает готовые детали на выходной конвейер деталей для производства без следов.

Двигатели FANUC с двойной обмоткой и встроенными шпинделями обеспечивают максимальный крутящий момент резания без потерь, которые создают шпиндели с ременным приводом.

Такая конструкция обеспечивает высокую скорость ускорения и замедления шпинделя для сокращения времени обработки детали. Такая конструкция обеспечивает высокую скорость ускорения и замедления шпинделя для сокращения времени обработки детали. Для фиксации заготовки на станке можно использовать цанговые патроны с мертвой длиной различных марок и размеров.
