Сверление глубоких отверстий представляет собой процесс механической обработки, в результате которого образуются отверстия, глубина которых может превышать диаметр раз в двести. Данный процесс был изобретен еще до Первой мировой войны для изготовления орудийных стволов. Сегодня эта технология находит применение в более чем 15 различных отраслях промышленности, включая более 200 различных областей применения, включая оборонку, нефтегаз, аэрокосмос, энергетику, изготовление штампов и пресс-форм, медицинских имплантатов, автомобильных и гидравлических цилиндров. Обычное сверление позволяет эффективно проделывать отверстия с соотношением длины и диаметра, L/D, около 10. Когда отверстия становятся глубже, возникает ряд таких ограничений, как стойкость инструмента, качество поверхности, прямолинейность отверстия, округлость и удаление стружки. Как только соотношение L/D превышает 10, требуется иная технология. Сверление глубоких отверстий. Основными типами процессов глубокого сверления являются Gun Drilling и BTA Drilling. Gun Drilling используется для сверления длинных отверстий диаметром от 1 до 35 миллиметров.
Через трубку прокачивается охлаждающая жидкость под высоким давлением, а стружка отводится из V-образной канавки по длине трубки снаружи. Сверление BTA Drilling, также называемое STS-Single Tube System, это процесс глубокого сверления, который используется для сверления длинных отверстий диаметром от 12 до 250 миллиметров.
Смазочно-охлаждающая жидкость под высоким давлением подается снаружи трубки, а стружка удаляется изнутри трубки. Области современной промышленности требуют сверления экзотических материалов или твердых суперсплавов при сохранении точности и производительности.
Поддержание прямолинейности отверстий с хорошими допусками и чистотой поверхности требует глубоких знаний и опыта в этом процессе. Характеристики станка, расчет и выбор параметров процесса, состояние входного материала, инструмент, охлаждающая жидкость, фильтрация оказывают решающее влияние на выходные параметры.
Существует три различных конфигурации сверления глубоких отверстий. А именно, вращение инструмента, вращение детали и вращение инструмента с вращением детали в противоположную сторону.
Выбор подходящей конфигурации зависит от конкретных требований и необходимой для этого точности. Выходными параметрами технологии глубокого сверления являются прямолинейность отверстия, геометрический допуск отверстия и качество поверхности.
Обладая более чем тридцатилетним опытом, компания Precihole Machine Tools является разработчиком высокоточных технологий глубокого сверления и чистовой обработки.
Совместно с компанией Absolute Machine Tools приверженность Precihole этой нишевой области принесла им мировую репутацию как поставщика инновационных решений и полного удовлетворения клиентов.

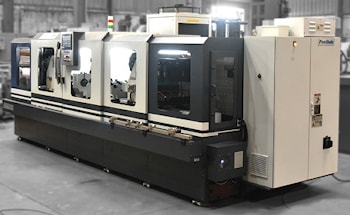

Absolute Machine Tools и Precihole предлагают широкий ассортимент современных станков с числовым программным управлением для глубокого сверления и чистовой обработки.
