Многофункциональная система сверления глубоких отверстий

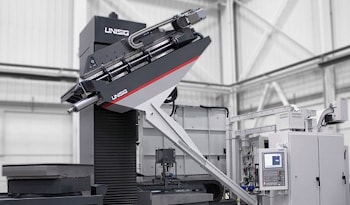

Семиосевой обрабатывающий центр UNISIG серии USC-M, рассчитанный на сверление глубоких отверстий, способствует повышению производительности и пропускной способности за счет интеграции критически важных операций изготовления пресс-форм в одном станке.

На этом центре можно эффективно обрабатывать большие и малые четырехсторонние детали за одну установку. В станках серии USC-M используется два независимых шпинделя. Один для ружейного и однотрубного сверления, второй является обрабатывающим шпинделем CAT 50. В сочетании с поворотным столом и бабкой с программируемым наклоном в пределах рабочей зоны данной системы возможны точное глубокое сверление, стандартная высокопроизводительная фрезеровка, а также контурная и сложная угловая обработка.

Из семи осей станка оси A, B, X, Y и Z используются для пятиосевой обработки, определенная обработка ведется по оси U, а ось W предусмотрена для комбинированных ружейного и однотрубного сверления. Это обеспечивает возможность обработки «3 плюс 2» для уменьшения числа переустановок и избегания переналадки, неизбежных при последовательной обработке на нескольких станках. С помощью бабки сверления глубоких отверстий, делающей возможным совмещение обычного ружейного сверления и однотрубного высокопроизводительного сверления, работа идет раз в пять-семь быстрее, чем при единственно ружейном сверлении.
