Dallas Industries поставляет дополнительную линию подачи для Toledo Tool & Die

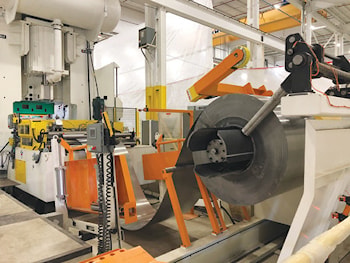

Dallas Industries объявила, что Toledo Tool & Die приобрела еще одну линию подачи. Это третья линия за последние три года, которую Toledo Tool приобрела у Dallas Industries. Toledo Tool & Die специализируется на штамповке металла и точном машиностроении. От конструирования инструментов и собственного их изготовления до крупносерийного массового производства штамповочных узлов. Новая линия подачи LoopSelect SpaceSaver имеет грузоподъемность 15 тонн и ширину 180 сантиметров. Это ширина устройства подачи DRFXDS-872 с девятью валками диаметром 20 сантиметров. И это устройство направляет протягивание через правильный станок с валками диаметром 12,5 сантиметра. Компактные и гибкие линии подачи Loop Select SpaceSaver оснащены возможностью выбора контурного управления. Режим переднего контура позволяет манипулировать легким материалом при большой длине подачи и высоких скоростях. Режим обратного контура позволяет манипулировать материалами большой толщины, используя петлю часовой пружины, образующуюся под катушкой.

Линия построена на архитектуре управления Allen-Bradley на базе Ethernet и оснащена функциями SyncLoop и ProfileSelect. Благодаря технологии SyncLoop средняя скорость движения линии и глубина петли отслеживаются, а скорость выдачи автоматически регулируется для обеспечения плавной выдачи. Система управления подачей ProfileSelect доступна исключительно через Dallas Industries.

Большинство сервоприводов управления подачей использует трапециевидный профиль движения, который создает быстрые, резкие движения, которые могут вызвать проскальзывание, материальный ущерб и дополнительную нагрузку на компоненты станка. ProfileSelect же использует синусоидальный профиль движения, создаваемый кулачками.

Это приводит к плавному движению подачи, которое использует сто процентов окна подачи пресса, снижая нагрузку на материал и механические компоненты системы подачи. В системе также имеется функция AutoSet, которая автоматически настраивает различные оси в зависимости от задания. AutoSet включает автоматическую регулировку линии подачи, направляющих кромок устройства подачи/выпрямителя и направляющих катушки.
