Пятиосевая косорежущая головка для системы гидроабразивного резания
21.12.2018

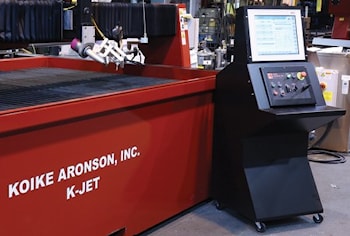

Специализирующаяся на разработке систем числового программного управления NUM Corporation помогает производителю технологического оборудования компании Koike Aronson разработать сверхточную пятиосевую косорежущую головку для системы гидроабразивного резания Koike Aronson. Реализация этого инженерного проекта позволит клиентам Koike Aronson использовать высокие скорости абразивного резания для того, чтобы еще больше повысить производительность своих процессов изготовления прецизионных металлических деталей. Система гидроабразивной резки последнего поколения Koike Aronson, известная как K-Jet, предназначена для резания различных типов материалов, включая сталь, алюминий, пластик и стекло, без создания зон термического влияния. На выбор предлагается пять конфигураций станков, располагающих стандартными зонами резания размерами до 1829 на 3657 миллиметров и тремя насосами-усилителями KMT с номинальным давлением до 6 тысяч атмосфер, что делает эту систему самой быстрой в мире системой гидроабразивного резания для прямых резов.
Каждый станок K-Jet имеет прочный напольный режущий стол несущей способностью 610 килограммов на квадратный метр, что эквивалентно поддержке, которую обеспечивает шестидюймовая мягкая сталь.
Конструкция стола включает полностью закрытые сильфоны под давлением воздуха и скрытые линейные направляющие. Существует широкий выбор дополнительных систем удаления абразива и фильтрации с замкнутым контуром для эффективного управления подаваемой водой.
Вышеупомянутая режущая головка специально разработана для сочетания сверхбыстрого перемещения с возможностями точного позиционирования и доступна с насосами, обеспечивающими давление до 4 тысяч атмосфер.
Компания Koike решила сотрудничать с NUM в основном из-за открытой архитектуры ЧПУ и готовности корпорации активно участвовать в совместных проектно-конструкторских разработках. Как пояснил менеджер по продукции Koike Aronson Тим Джослин, большинство компаний, занимающихся ЧПУ, производят проприетарное аппаратное и программное обеспечение, что затрудняет интеграцию сторонних продуктов.
Корпорация же NUM с ее подходом открытой архитектуры является заметным исключением из этой практики. Например, CNC-система Flexium+ от NUM легко взаимодействует с таким стандартным программным обеспечением для резания, как IGEMS и SigmaNEST, а сервоусилители NUMDrive X полностью совместимы со специализированными моментными двигателями с прямым приводом, которые мы встраиваем в нашу новую косорежущую головку, сказал Тим Джослин.
На основе мощной платформы Flexium+ 68 пятиосевая косорежущая головка Koike обеспечивает высокий уровень производительности резания. Общая система предлагает линейную точность плюс-минус 0,076 миллиметра и повторяемость всего 0,025 миллиметра.
В дополнение к самой пятиосевой системе, которая имеет функции интерполяции и синхронизации по всем пяти осям, а в перспективе и для шестой оси, NUM поставляет четыре однокабельных серводвигателя серии SHX, развивающих крутящий момент до 1,2 ньютонметра, вместе с серводвигателем поменьше серии BPX для головки IGEMS, каждый в комплекте со своим связанным сервоприводом NUMDrive X.
Корпорация также поставляет программируемые логические контроллеры, оснащенные 16 входами и выходами, шлюзом EtherCAT и большим 19-дюймовым сенсорным экраном для обеспечения человеко-машинного интерфейса режущей головки.
Программное обеспечение числового программного управления, поставляемое NUM, включает специальные функции гидроабразивного резания. Библиотека Flexium CAM Shapes содержит большое количество общих форм резания.
Что позволяет оператору станка быстро выбрать нужную форму, ввести размеры и создать последовательность движений, не зная G-кодирования. Типы материалов и резов могут быть включены для оптимизации скорости резания в гидроабразивной струе, при этом возможна оптимизация раскроя листа с помощью нестинга.
Микропрограмма в системе числового программного управления NUM содержит несколько оптимизированных функций гидроабразивного резания, одна из которых является ключом к поддержанию точности во время высокоскоростного резания.
Как сказал Стивен Шиллинг, генеральный директор корпорации NUM, микропрограмма эта имеет встроенную функцию линейной интерполяции скорости подачи, которую можно использовать для плавного изменения скорости во время движения.
Это обеспечивает лучшее качество резания благодаря тому, что материал полностью прорезается по всему поперечному сечению, что особенно важно при работе с чрезвычайно высокими скоростями резания новой косорежущей головки Koike в сочетании с функцией управления наклонными соплами NUM.
