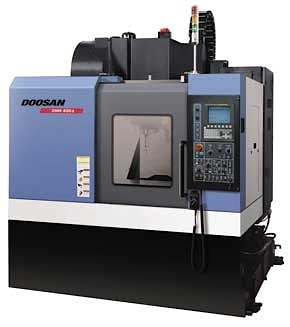

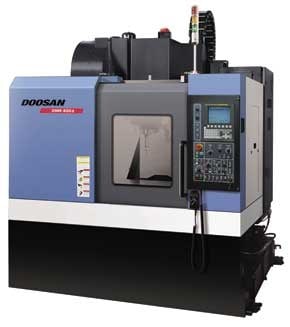

Вертикальный обрабатывающий центр Doosan DNM 400A

Станок DNM 400A от Doosan Infracore представляет собой вертикальный обрабатывающий центр, предназначенный для работы с высокой производительностью и точными допусками и выполненный с учетом условий самых тесных цехов. Ребристая цельнолитая станина выполнена таковой, чтобы предотвратить те или иные искривления во время тяжелых или прерывистых резов. В качестве материала выбран мелкозернистый Meehanite из-за его превосходных характеристик увлажнения и способности рассеивать тепло. Широко раздвинутые линейные направляющие обеспечивают отличную поддержку суппорта во всех местах, независимо от распределения нагрузки на стол. Каждая направляющая индукционно закалена и точно отшлифована. Быстрые траверсы движутся со скоростью 30 метров в минуту вдоль всех трех осей. Приводом шпинделя DNM 400A является двигатель мощностью 15 лошадиных сил, который развивает частоту до 8 тысяч оборотов в минуту, обеспечивая при этом крутящий момент 70 ньютонметров. Шпиндель картриджного типа поддерживается высокоточными подшипниками с постоянной смазкой. Прочный приводной ремень исключает проскальзывание, снижает вибрацию и способствует термостабильности.

Рассчитанный на 20 станций автоматический инструментозаменитель меняет инструменты за 1,3 секунды. Двухконтактная оснастка Big Plus создает полный контакт вдоль конуса шпинделя и фланца держателя инструмента. Это обеспечивает максимальную жесткость, а значит, большую точность и более длительный срок службы инструмента. Как Big Plus, так и стандартные держатели инструментов могут быть установлены на любой станции автоматического инрструментозаменителя без необходимости использования специальных адаптеров.

Размеры станка в плане, 2,202 миллиметра на 2215 миллиметра, идеально подходят для промзданий со стандартными проходами 2,4 на 2,4 метра. Максимальный размер детали 635 на 434 на 510 миллиметров, максимальный вес 400 килограммов. В числе дополнительных возможностей DNM 400A возможность жесткого нарезания, стружкоуборочный конвейер шнекового типа, системы охлаждения и смазки, ключ переключения программ и данных и портативный ручной генератор импульсов, ускоряющий и облегчающий установку заготовок. Управление осуществляется контроллером Fanuc Oi-MD.
