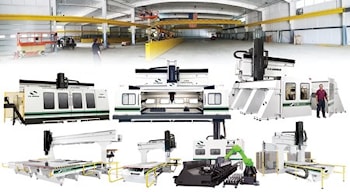

Пятиосевые станки для обработки больших деталей

Компания C.R. Onsrud предлагает ряд пятиосевых станков, разработанных с программным обеспечением ANSYSFEA для обеспечения жесткости. Серия пятиочевых станков S предназначена для тех областей применения, где требуются жесткость фиксированного портала в сочетании с быстродействием и точностью управления подвижного рабочего стола шаровинтовой передачей. Станок, о котором идет речь, предназначен для обрезки заготовок из композитных материалов, обработки деталей, полученных термоформованием, или деталей из стеклопластика, а также для изготовления пресс-форм. Возможны и другие применения, требующие быстрого и точного оконтуривания. Серия пятиосевых станков Extreme поднимает производительность маятниковой обработки на следующий уровень. Дизайн Twin Table позволяет увеличить пропускную способность за счет исключения из рабочих циклов операций загрузки и выгрузки. При этом гибкость работы электронно синхронизируемых столов позволяет размещать большие детали.

Для большей производительности C.R. Onsrud предлагает функцию Dual Process, имется в виду применение двойного шпинделя, позволяющую одновременно изготавливать две совершенно разные детали на одном станке. Для выполнения более крупных производственных заданий оба шпинделя могут быть электронно синхронизированы для одновременной обработки двух одинаковых деталей.

Для компаний, которые обрабатывают толстостенные экструдированные профили, серия пятиосевых станков X обеспечивает полную пятистороннюю обработку как этих профилей, так и просто прутков. Полностью программируемая система фиксации сервопривода исключает традиционное время настройки для коротких прогонов. Дополнительный пильный диск большой приводной мощности доступен для операций торцевания, а также для выполнения косых резов и надрезов. Модульная базовая конструкция позволяет использовать массив длин для обработки более длинных заготовок или для маятниковой обработки.

Конструкция станков серии Compact High Rail предполагает большую зону обработки крупных заготовок, а также, разумется, соответствующую высокую грузоподъемность. Внутренне армированная станина сконструирована так, чтобы на станке можно было обрабатывать большие объемы сырья. Конструкция массивного подвижного портала предусматривает практически метровое расстояние между опорными подшипниками, обеспечивая значительные рычаг и мощность, необходимые для резания заготовок.

Стационарные опорные стенки и приводные механизмы с двумя шаровинтовыми передачами обеспечивают плавное, быстрое, точное и свободное от мертвого хода движение портала. Вместительная зона резания предполагает наличие внутренних периметральных дорожек и дополнительные убирающиеся решетчатые перекрытия для облегчения загрузки заготовок и выгрузки готовых деталей.

Пятиосевая гибридная фреза представляет собой полностью закрытый пятиосевой обрабатывающий центр, последовательно поставляющий готовые детали, отвечающие строгим требованиям аэрокосмической, оборонной, автомобильной и других отраслей, где приняты самые строгие допуски, говорят представители компании C.R. Onsrud.

На этой платформе с двумя столами с числовым программным управлением можно выполнять маятниковую обработку, операции по обработке больших заготовок с использованием синхронизированного стола или, опционально, конфигурировать совокупность двух технологий для максимальной гибкости обработки. В данном случае речь идет о технологии одновременного выполнения независимых программ на каждом столе.

Наконец, обрабатывающий центр с числовым программным управлением High Rail Gantry разработан конструкторами C.R. Onsrud для самых передовых областей оьработки материалов и имеет очень большую рабочую зону.

Производители высокоточных или крупных деталей, или деталей неправильной формы, которые изготавливают всю этй продуккцию из цветных, легких черных или сложных композиционных материалов, могут видеть, что C.R. Onsrud предлагает самые разнообразные варианты, размеры, апгрейды и возможности обработки на этой гибкой платформе.

Прочностной анализ, основанный на методе конечных элементов, который широко используется на протяжении всего процесса, и обеспечивает требуемые жесткие допуски. Станок Gantry High Rail разработан и построен по специальному заказу.
