Специальная конструкция револьверной головки современного токарного центра
28.10.2016

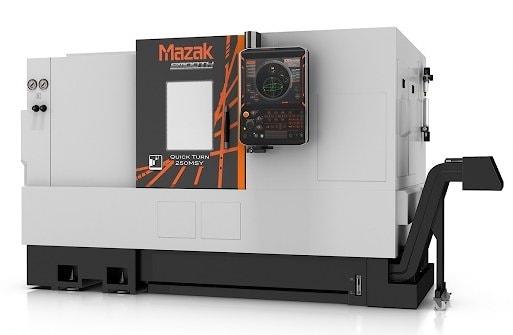

Мастерские, стремящиеся повысить свою производительность и рентабельность, по достоинству оценят усовершенствования, внесенные Mazak в конструкцию своего токарного центра Quick-Turn-250MSY. В том числе новый дизайн револьверной головки с прямым ее приводом, более высокий крутящий момент главного шпинделя, увеличение скорости и мощности фрезерного шпинделя, а также недавно внедренную систему числового программного управления Mazatrol SmoothG.
Станок Quick-Turn-250MSY обладает многозадачной функциональностью, имеет два токарных шпинделя, вращающий инструмент фрезерный шпиндель и Y-осевую возможность одномоментной настройки операций Done In One. Новая 12-позиционная револьверная головка с прямым приводом исключает использование ремней, что способствует улучшению отделки поверхности и сокращению эксплуатационных расходов. Теперь мощность прямого привода инструментовращательного шпинделя револьверной головки составляет 10 лошадиных сил, что позволяет ему делать 6 тысяч оборотов в минуту как стандарт. Крутящий момент токарного шпинделя увеличен в два раза по сравнению с предыдущей версией. А с дополнительным пакетом оснастки доступны и 10 тысяч оборотов в минуту.
Суппорт станка имеет 10-дюймовый главный патрон, установленный на 35-сильный встроенный двигатель шпинделя, развивающий 4 тысячи оборотов в минуту, для снятия сверхпрочного металла. Для эффективной обработки более жестких материалов конструкторы Mazak предусмотрели выходной крутящий момент шпинделя, равный почти 5 килограммометрам.
Главный токарный шпиндель также служит в качестве оси C, которая программируется с шагом 0,0001 градуса для точного позиционирования заготовок и обеспечения перпендикулярности оси к фрезеруемому торцу, а также для долбления слотов и точного сверления отверстий.
При фрезеровании C-осевой шпиндель управляется полнофункциональной системой числового программного управления. Второй, 15-сильный, токарный шпиндель с шестидюймовым патроном делает 6 тысяч оборотов в минуту и позволяет Quick-Turn-250MSY быстро и точно изготавливать детали малых диаметров.
Числовое программное управление Mazatrol версий SmoothC и SmoothG Гладкая и Smooth предусматривает как программирование EIA/ISO, так и речевое программирование, что позволяет легко создавать программы комплексного сверления, фрезерования или нарезания резьбы.
