Винторезный суппорт от EXSYS Tool

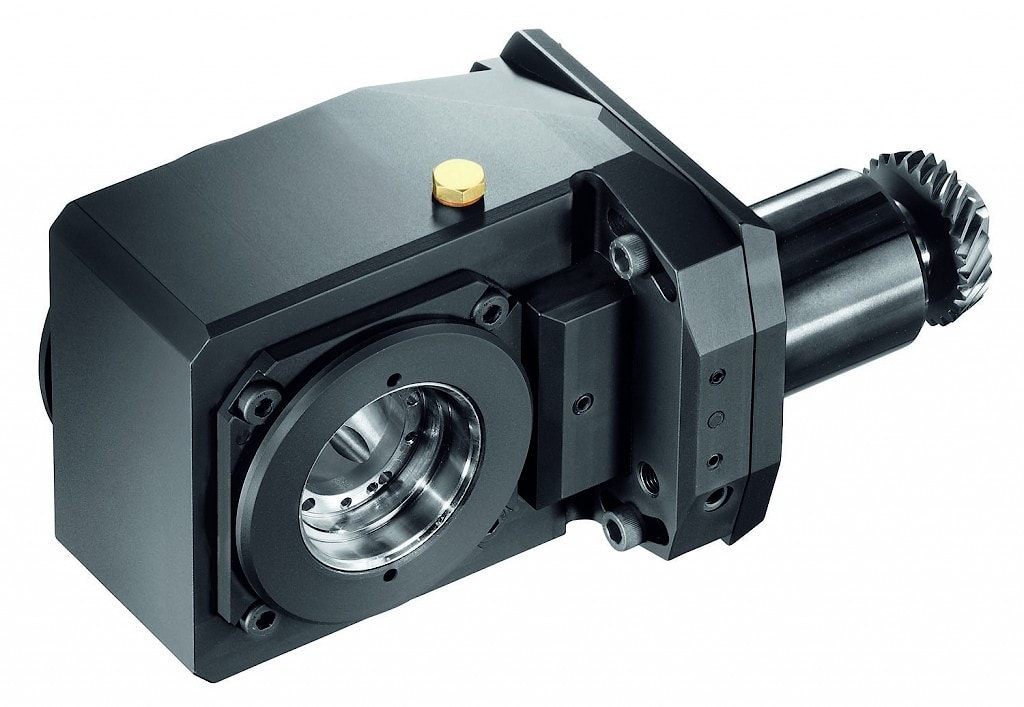

Винторезный суппорт от EXSYS Tool  Не так давно компания EXSYS Tool представила свой последний резьбонарезающий инструментальный суппорт, предназначенный для одношпиндельных швейцарских винторезных станков для нарезки высокоточных наружных резьб на стержнях из сложных материалов. Недорогая альтернатива специализированным резьбонарезным станкам, суппорт EXSYS идеально подходит для обработки микрокомпонентов с длинными, тонкими резьбовыми профилями. Это могут быть, например, медицинские костные винты, имплантаты и элементы аэрокосмического крепежа. Кольцевой суппорт имеет регулируемый диапазон от нуля до 15 градусов, что дает возможность адаптации большинство профильных форм.

Максимальная входная и выходная частота вращения 6 тысяч оборотов в минуту и максимальный выходной крутящий момент 13 ньютонметров позволяют обрабатывать твердые заготовки на очень высоких скоростях. Открытый интерфейс позволяет использовать с суппортом EXSYS режущий инструмент различных поставщиков. Тем не менее выбранные вставки должны идентично и равномерно размещаться в державке для успешного нарезания резьб. Режущие кромки этих вставок, находясь в отверстии державки и вращаясь вокруг стержня, нарезают наружную резьбу. Ось Z станка продольно подает державку на высоких скоростях, в то время как стержень вращается на малых скоростях посредством управления оси С. Каждая вставка производит свой рез в то время как державка вращается вокруг стержня. Нарезание резьбы с помощью державки EXSYS имеет ряд преимуществ по сравнению с традиционными одноточечными операциями. Это, например, увеличение срока службы инструмента за счет распределения режущей нагрузки на несколько вставок.

Кроме того, процесс дает возможность резать на полную глубину, полностью снимая заусенцы, за один проход. При одноточечной резьбе одна режущая кромка принимает всю режущую нагрузку за несколько проходов. Кроме того, при нарезании резьбы по технологии EXSYS пользователь может свободно выбирать угловую скорость и скорость подачи, что позволяет создавать идеальные условия резания.

Поскольку же процесс нарезания резьбы по технологии EXSYS осуществляется рядом с направляющей втулкой станка, при этом достигается максимальная жесткость, что в конечном итоге означает высокую геометрическую точность и высокое качество отделки поверхности компонентов. Державка EXSYS монтируется на одну из поворотных инструментальных станций швейцарского винторезного станка и обеспечивает высокую скорость смены инструмента.
