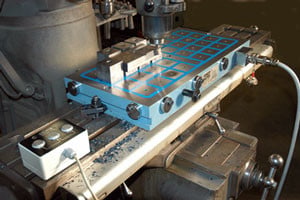

Электромагнитный держатель заготовок Power Matrix


Электромагнитный держатель заготовок Power Matrix  Электромагнитный держатель заготовок Power Matrix

Новое многоместное электромагнитное зажимное устройство Power Matrix от Storch Magnetics обеспечивает удерживающее усилие, превышающее 142 тонны на квадратный сантиметр, и подходит для всех видов металлообработки. Такой держатель позволяет одновременно фрезеровать до пяти поверхностей, достигая высоких темпов металлоудаления благодаря исключению из процесса обработки более традиционных зажимов тисочно-струбцинного типа, каковая мера способствует значительному ускорению установки заготовок и снятия готовых деталей. Помимо же повышения темпов металлоудаления данная мера способствует повышению качества обработки и уменьшению влияния таких факторов, как разбалтывание и вибрации, на срок службы инструмента. Разумеется, растет и производительность.

Зажимы, о которых идет речь, обеспечивают многоточечное удерживание всех типов заготовок необычной конфигурации, в том числе ступенчатых и включающих поверхности вращения. Заготовку попроще можно устанавливать непосредственно на лицевую плоскость держателя, для нестандартных же форм предусмотрены стальные монтажные блоки, позволяющие магнитному полю, протекая через них, удерживать фигурные заготовки.

Следует сказать, что вообще-то держатели Power Matrix Chuck работают без электричества, поэтому их конструкция является весьма отказоустойчивой. Протекающий через них электроток лишь меняет постоянное внутреннее магнитное поле держателя на внешнее для удерживания заготовки. После того, как магнитное поле изменяется, электроконтакт может быть разомкнут, после чего заготовка все равно будет оставаться неподвижной.

Модульная конструкция Power Matrix полюсно-матричного свойства, отдельные же полюса, составляющие многоместный матричный держатель, имеют кубическую форму. Верхняя грань каждого полюса является рабочей областью. Другие пять граней плакируются ферромагнитным материалом, что и позволяет развивать исключительное удерживающее усилие. Стандартные размеры стола Power Matrix от 400 на 250 миллиметров до 1000 на 600 миллиметров, высота 68 миллиметров. Такие держатели доступны как со съемным, так и со стационарным каблированием.

Сергей ЗОЛОТОВ
